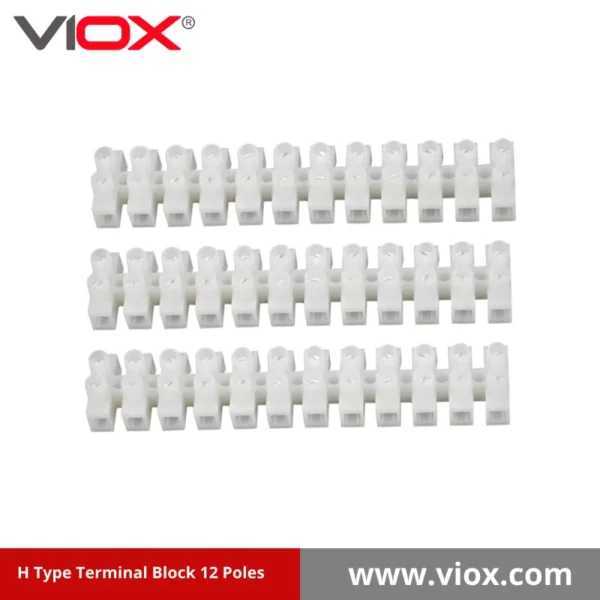

Клемна колодка типу VIOX H (12-полюсна)
Клемна колодка VIOX типу H (12 полюсів) забезпечує надійний розподіл живлення для промислових систем. Номінальний струм 3-150А, компактна конструкція підтримує дроти перерізом до 40 мм². Виготовлена з високоякісної латуні та термопластику для довговічності, довіряйте VIOX для надійних з'єднань на viox.com.
Надішліть свої вимоги, і ми надамо вам пропозицію протягом 12 годин
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Надійний розподіл електроенергії для сучасних електричних систем
Серія клемних колодок VIOX типу H (12 полюсів) являє собою вершину технології електричних з'єднань, розроблену для задоволення високих вимог сучасних електроустановок. Як найкраще рішення для безперервних і відгалужувальних з'єднань між електричними провідниками, ці клемні колодки забезпечують виняткову надійність, довговічність і безпеку в компактному виконанні.
Чудовий дизайн і конструкція
Клемні колодки VIOX Electric серії H мають міцну конструкцію з високоякісними латунними вставками, які забезпечують відмінну провідність і корозійну стійкість. Міцний корпус виготовлений з високоякісних термопластів (PE, PP або PA), які забезпечують чудові ізоляційні властивості та механічну міцність. Доступні в натуральному, чорному або білому кольорах, ці клемні колодки легко інтегруються в будь-яку електричну панель або розподільчий щит.
12-полюсна конфігурація забезпечує універсальність для декількох точок підключення в одному компактному блоці, зменшуючи простір для встановлення та спрощуючи схеми прокладання проводки. Кожен полюс точно спроектований для забезпечення надійних з'єднань, які зберігають цілісність навіть в умовах вібрації або температурних коливань.
Ключові особливості та переваги
- Висока струмова ємність: Моделі від 3А до 150А для задоволення різних потреб у застосуванні
- Універсальне розміщення диригентів: Сумісний з проводами перерізом від 2,5 мм² до 40 мм²
- Компактний дизайн: Компактна конструкція оптимізує ефективність розміщення панелей
- Безпечні з'єднання: Призначений для запобігання ослаблення дроту та підтримання постійного електричного контакту
- Стійкість до температури: Робочий діапазон від -5°C до +85°C забезпечує надійність у різних умовах
- Міжнародна відповідність: Виготовлено відповідно до стандартів EN60998-1 та EN60998-2-1
- Проста установка: Зручна конструкція спрощує підключення та скорочує час встановлення
- Міцна конструкція: Високоякісні матеріали забезпечують тривалий термін служби навіть у складних умовах експлуатації
Ідеальне застосування
Клемні колодки VIOX типу H відмінно зарекомендували себе в численних сферах застосування в промисловості, комерції та житловому секторі:
- Промислові панелі керування та обладнання
- Підключення HVAC обладнання
- Системи розподілу електроенергії
- Панелі керування освітленням
- Центри управління двигунами
- Системи автоматизації будівель
- Залізничне обладнання
- Установки для відновлюваної енергетики
- Телекомунікаційна інфраструктура
Як для нових інсталяцій, так і для модернізації системи, клемні колодки VIOX типу H забезпечують надійність і продуктивність, необхідні для критично важливих електричних з'єднань.
Технічна досконалість
Всі клемні колодки VIOX серії H проходять суворий контроль якості, щоб гарантувати, що вони відповідають або перевищують галузеві стандарти. Латунні вставні клеми забезпечують чудову електропровідність, а високоякісний термопластичний корпус забезпечує чудову ізоляцію та вогнестійкість.
Клемні колодки мають стандартизовану конструкцію з чітко позначеними точками з'єднання для запобігання помилок при підключенні. Гвинтові клеми спроектовані з оптимальним зусиллям притискання, створюючи надійні з'єднання та запобігаючи пошкодженню провідників.
Широкий модельний ряд
VIOX пропонує повний асортимент клемних колодок типу H для задоволення різноманітних вимог до застосування. Нижче наведено детальне порівняння доступних моделей:
| Модель | Номінальний струм (А) | Розмір перерізу (мм²) | L (мм) | W (мм) | H (мм) | A (мм) | B (мм) | Ød (мм) |
|---|---|---|---|---|---|---|---|---|
| H-3 | 3 | 2.5/4 | 92 | 15.5 | 12.7 | 5.5 | 8.0 | 3.0 |
| H-6 | 6 | 6 | 113 | 17.3 | 13.9 | 6.5 | 10.0 | 3.3 |
| H-10 | 10 | 10 | 131 | 20.85 | 16.4 | 7.25 | 11.2 | 3.8 |
| H-15 | 15 | 12 | 135 | 22.65 | 18.25 | 8.25 | 11.5 | 4.2 |
| H-20 | 20 | 14 | 141.6 | 22.65 | 18.4 | 8.5 | 12.2 | 4.5 |
| H-30 | 30 | 16 | 168 | 25.5 | 20.0 | 8.0 | 15.5 | 5.5 |
| H-60 | 60 | 25 | 190 | 30.8 | 25.2 | 11.5 | 16.5 | 6.3 |
| H-80 | 80 | 30 | 201 | 36 | 22.65 | 12.1 | 18.15 | 6.9 |
| H-100 | 100 | 35 | 228 | 38 | 33 | 13.8 | 19.4 | 7.4 |
| H-150 | 150 | 40 | 261 | 44 | 33 | 21.2 | 22 | 8.3 |
Вимір
Посібник з монтажу
Для забезпечення оптимальної продуктивності та безпеки VIOX рекомендує дотримуватися наступних правил монтажу:
- Переконайтеся, що всі провідники належним чином зачищені до рекомендованої довжини
- Затягніть клемні гвинти із зазначеним моментом затягування
- Переконайтеся, що ізоляція дроту не потрапляє в зону затискання клеми
- Встановлюйте клемні колодки на DIN-рейки в чистому, сухому середовищі
- Забезпечують достатню відстань для відводу тепла в сильнострумових пристроях
- Використовуйте кінцеві упори та торцеві пластини там, де це необхідно, щоб захистити збірки клемних блоків
- Впроваджуйте належне маркування для легкої ідентифікації під час технічного обслуговування
Безпека та відповідність вимогам
Клемні колодки VIOX типу H розроблені відповідно до суворих вимог безпеки і відповідають міжнародним стандартам, зокрема EN60998-1 і EN60998-2-1. Клемні колодки пройшли випробування на електробезпеку, вогнестійкість і механічну міцність, щоб забезпечити надійну роботу в усіх дозволених сферах застосування.
Чому варто обирати клеми VIOX?
Як провідний виробник низьковольтних електричних компонентів, VIOX Electric поєднує інноваційний дизайн з точним виробництвом, що дозволяє створювати клемні блоки, які перевершують галузеві очікування. Наша прихильність до якості, безпеки та продуктивності зробила VIOX кращим вибором для професіоналів електротехнічної галузі в усьому світі.
Виберіть клемні колодки VIOX типу H для вашого наступного проекту і відчуйте різницю, яку може внести в вашу електроустановку досконалість інженерної та виробничої майстерності.
