V svetu električnih sistemov imajo na videz majhne komponente ključno vlogo pri zagotavljanju funkcionalnosti in varnosti. Dva taka elementa, ki pogosto povzročata zmedo, sta nevtralna in ozemljitvena palica. Čeprav sta si na videz podobni in sta obe bistvenega pomena za varen električni sistem, imata različni in ključni vlogi. V tem izčrpnem vodniku boste pojasnili razliko med nevtralnimi in ozemljitvenimi palicami, njihove funkcije in zakaj je pravilna namestitev pomembna za vašo električno varnost.
Razumevanje osnov: Povratno potovanje električne energije in varnost

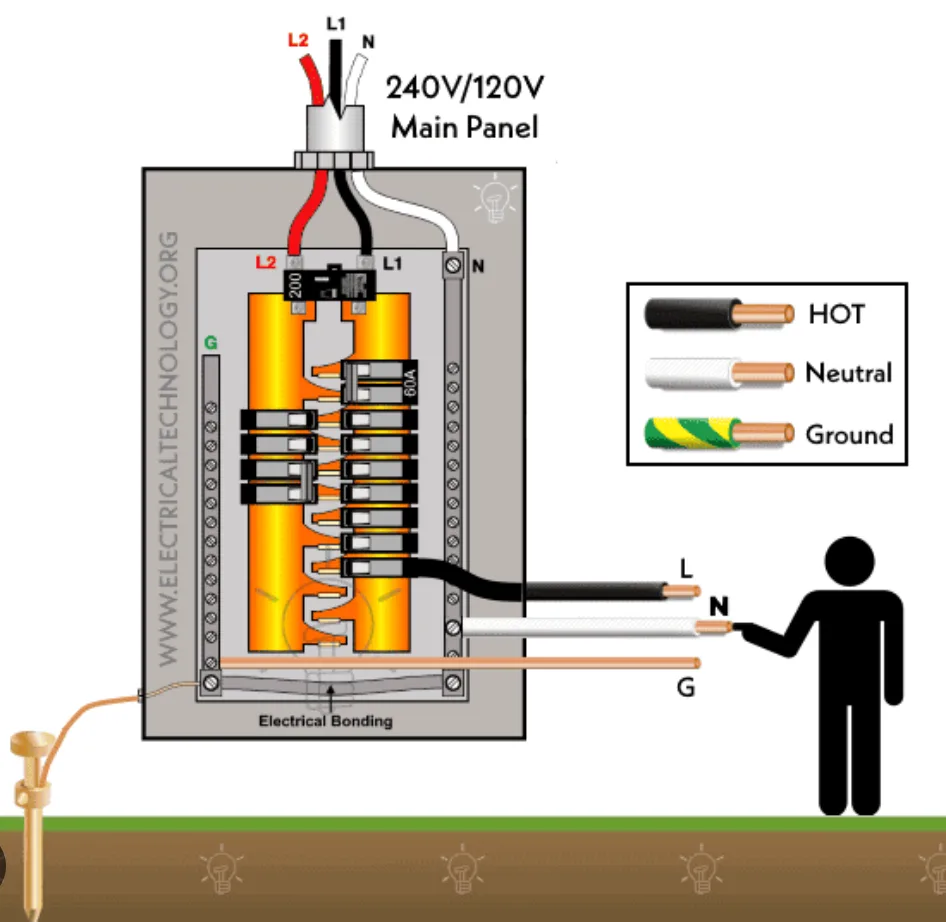

Preden se poglobimo v same palice, se dotaknimo vodnikov, na katere so priključene. V tipičnem električnem sistemu z izmeničnim tokom (AC):
- Vroče žice: Prenašajo tok od vira napajanja do naprave.
- Nevtralne žice: Prenaša tok nazaj iz naprave v vir napajanja in tako zaključi vezje v normalnih pogojih delovanja.
- Ozemljitvene žice: V primeru okvare (npr. kratkega stika) zagotovijo varno pot za pretok električne energije in tako preprečijo nevarno napetost v opremi.
Kredit za ELEKTRIČNA TEHNOLOGIJA
Razumevanje teh vlog je ključnega pomena za razumevanje razlike med nevtralno in ozemljitveno palico.
Kaj je nevtralni vodnik?
Nevtralni vodnik je tokovodnik, ki zagotavlja povratno pot električne energije iz naprav in luči nazaj v električno ploščo in nazadnje v transformator. Pomislite, da je to običajna, vsakdanja avtocesta, po kateri se elektrika po opravljenem delu vrne domov.
Kaj je ozemljitveni vodnik?
Ozemljitvena žica pa je predvsem varnostni element. Med običajnim delovanjem ni namenjena prenosu toka. Namesto tega zagotavlja nizkoodporno pot, po kateri se okvarni tok pretaka v zemljo, kar v primeru okvare sproži odklopnik ali raznese varovalko in izklopi napetost v tokokrogu. S tem prepreči, da bi se kovinski deli naprav ali opreme nevarno naelektrili.
Kaj je nevtralna palica? Njena vloga in funkcija
Nevtralna palica, znana tudi kot nevtralno vodilo, je prevoden kovinski trak v električnih panelih, ki služi kot skupna priključna točka za vse nevtralne žice v vašem električnem sistemu.
Nevtralni bar: Zaključek kroga
Nevtralna palica ima ključno vlogo pri zaključevanju električnih tokokrogov. Namenjena je povezovanju nevtralnih žic različnih tokokrogov in zagotavlja varno povratno pot za redni pretok električnega toka med normalnim delovanjem. Ko električni tok teče po električni napeljavi vašega doma, potuje od vira napajanja prek vroče žice do vaših naprav in pripomočkov, nato pa se vrne k viru prek nevtralne žice, ki se poveže z nevtralno palico.
Prepoznavanje nevtralne vrstice v plošči
Nevtralne palice imajo običajno te značilnosti:
- Narejen je iz prevodne kovine, pogosto iz aluminija ali bakra.
- Običajno so nameščeni na plastičnih izolatorjih, ki jih ločujejo od kovinskega ohišja plošče.
- Priključen na glavni nevtralni priključek, ki prihaja iz vašega električnega omrežja.
- Ima močno, visokotokovno pot, ki je zasnovana tako, da ves čas pretaka veliko toka.
- V Združenih državah Amerike so nevtralne žice, ki so priključene na te palice, običajno bele ali sive barve.
- Zahteva eno nevtralno žico na priključek (ena žica na luknjo)
Kaj je ozemljitvena palica? Njen namen in pomen
Ozemljitvena palica (včasih imenovana tudi ozemljitvena palica opreme) je še en prevoden kovinski trak v električni plošči, vendar z drugačnim varnostnim namenom.
Ozemljitvena palica: Varnostna mreža vašega sistema
Ozemljitvena palica je namenjena povezovanju ozemljitvenih vodnikov in omogoča, da se okvarni tokovi razpršijo v zemljo, kar zagotavlja varnost med električnimi okvarami. Za razliko od nevtralnih palic, ki med normalnim delovanjem prevajajo tok, ozemljitvene palice prevajajo tok le med okvarami.
Glavna funkcija ozemljitvene palice je varnost. Zbira vse ozemljitvene vodnike opreme in jih poveže s sistemom ozemljitvenih elektrod (npr. z ozemljitveno palico, zabito v zemljo). V primeru električne napake, ko se vroča žica dotakne prevodnega dela naprave ali ohišja, ozemljitvena palica zagotovi pot, po kateri tok te napake steče v zemljo, kar sproži odklopnik in prepreči električni udar.
Identifikacija ozemljitvene palice
Talne palice imajo več različnih značilnosti:
- Narejen je iz prevodne kovine, pogosto iz aluminija ali bakra.
- Neposredno povezan s kovinskim ohišjem plošče brez izolatorja
- Ne smejo imeti posebnega električnega priključka na nevtralno napetost (razen v glavnih servisnih panelih).
- priključen na sistem ozemljitvenih elektrod (ozemljitvene palice, vodovodne cevi itd.)
- Ozemljitvene žice, ki se priključujejo na te palice, so običajno iz golega bakra ali z zeleno izolacijo.
- Pogosto omogoča več ozemljitvenih žic na terminal (dve ali tri na luknjo, odvisno od specifikacij plošče).
Povzetek glavnih razlik: Nevtralna palica vs. ozemljitvena palica
Razumevanje temeljnih razlik med temi komponentami je bistvenega pomena za električno varnost. Tukaj je jasna primerjava ključnih razlik:
| Funkcija | Nevtralni bar | Ozemljitvena palica |
|---|---|---|
| Glavna vloga | Prenaša povratni tok pri normalnem delovanju | Prenaša tok napake v nenormalnih pogojih |
| Namen | Zaključi električni krog | Zagotavlja varnostno pot do tal, preprečuje udarec |
| Gostovane žice | Nevtralni vodniki (običajno beli ali sivi) | ozemljitvene žice (običajno gole bakrene ali zelene) |
| Trenutni tok | Neprekinjen pretok toka med delovanjem naprave | Med normalnim delovanjem ni pretoka toka |
| Zahteve za povezavo | Vsaka nevtralna točka potrebuje svoj terminal | Več razlogov si lahko pogosto deli terminale |
| Montaža in izolacija | Nameščeni na izolatorje v podometah | Neposredno pritrjen na ohišje plošče |
| Povezava | Povezava s servisno nevtralno točko | Povezava z ozemljitvenim sistemom in ohišjem plošče |
Razumevanje teh razlik je ključnega pomena za razumevanje pravilnega delovanja in varnostnih posledic vašega električnega sistema.
Zakaj sta nevtralni in ozemljitveni del (običajno) ločena? Koncept vezave
Na tem mestu so stvari lahko nekoliko bolj tehnične, vendar so ključnega pomena za varnost. Razmerje med nevtralno in ozemljitveno palico je odvisno od tega, kje v vašem električnem sistemu je plošča.
Glavna servisna plošča: Kje se pogosto srečata nevtralna in ozemljitev
Na glavni servisni plošči (prva plošča za električnim števcem) sta nevtralna in ozemljitvena palica običajno "povezani" skupaj. To pomeni, da sta namerno povezana, običajno z veznim vijakom ali trakom. Na tej točki v sistemu je nevtralni vodnik povezan tudi z ozemljitvijo. Ta povezava zagotavlja, da je nevtralni sistem vezan na potencial zemlje, kar zagotavlja stabilen in varen električni sistem.
Običajno se nevtralni in ozemljitveni vodnik priključita na isto zbiralnico v glavni odklopni plošči vašega električnega sistema. Če je glavna stikalna plošča na istem mestu, kjer je ozemljeni (nevtralni) vodnik vezan na ozemljitveno elektrodo, potem ni težav z mešanjem ozemljitev in nevtralnih vodnikov na isti zbiralnici (če je pod vsako sponko zaključeno ustrezno število vodnikov).
Podsklopi: Izolacija nevtralnega in ozemljitvenega dela: ohranite izolacijo nevtralnega in ozemljitvenega dela
Ali je treba nevtralne in ozemljitvene vodnike v podpaneljih priključiti na isti vodnik? Odgovor je, da nikoli. V podpanelih (kateri koli panel za glavnim servisnim panelom) morata biti nevtralna in ozemljitvena palica strogo ločeni in izolirani druga od druge.
V podnapravah je nevtralna palica običajno "plavajoča" (izolirana od ohišja plošče), medtem ko je ozemljitvena palica vezana na ohišje podnaprave. Ta ločitev je ključnega pomena za varnost in pravilno delovanje električnega sistema.
Nevarnosti nepravilne vezave ali ločitve
Nepravilna vezava nevtralne in ozemljitvene osi v podomrežnem panelu ali njuna nevezava v glavnem panelu lahko privede do:
- Sporni tok, ki teče po ozemljitvenih poteh
- Povečana nevarnost električnega udara
- motnje v pravilnem delovanju naprav GFCI (Ground Fault Circuit Interrupter) in AFCI (Arc Fault Circuit Interrupter)
- kovinski deli naprav ali ohišje podomrežnega panela so pod napetostjo, zaradi česar obstaja nevarnost udara električnega toka.
Zakaj je ločitev pomembna: Varnostni vidik
Zahteva po ločitvi nevtralne in ozemljitvene enote v podomrežnih panelih ni poljubna - gre za ključni varnostni element:
- Preprečevanje vzporednih poti: Če so ozemljitve in nevtralne napetosti povezane v podomrežju, se ustvari vzporedni tokokrog do zadnje točke odklopa, ozemljitve pa na koncu delijo obremenitev nazaj v glavno ploščo. To pomeni, da tok, ki bi moral teči samo po nevtralnem vodniku, zdaj teče tako po nevtralnem kot po ozemljitvenem vodniku.
- Izogibanje opremi pod napetostjo: Če sta nevtralna in ozemljitvena ozemljitev v podomrežnem panelu nepravilno povezani, lahko tok teče po ozemljitvenih vodnikih opreme in potencialno napaja kovinske dele naprav in napeljav, kar predstavlja resno nevarnost udara.
- Zagotavljanje pravilnega odkrivanja napak: Ločitev zagotavlja, da tok zemeljske okvare poteka po predvideni poti nazaj do vira, kar omogoča, da se odklopniki po potrebi pravilno sprožijo. Če se tok razdeli med nevtralno in ozemljitveno potjo, se odklopniki morda ne bodo sprožili, ko bi se morali.
- Skladnost s predpisi: Zahteva Nacionalnega električnega kodeksa (NEC) za ločene nevtralne in ozemljitvene vodnike v podpanelu izhaja iz revizije iz leta 1999. Za podomrežne panele v ločenih strukturah se je ta zahteva prvič pojavila v NEC iz leta 2008.
Ali si lahko nevtralni in ozemljitveni vodnik delita isto palico?
Odgovor je odvisen od vrste plošče:
- Glavna servisna plošča: Da, ker sta nevtralna in ozemljitvena palica povezani skupaj, je dovoljeno, da se nevtralna in ozemljitvena žica končata na isti palici, če je ta palica ustrezno povezana z nevtralno službo in sistemom ozemljitvenih elektrod. Vendar mnogi električarji zaradi jasnosti raje poskrbijo, da sta fizično ločena tudi tukaj, tako da za nevtralne vodnike uporabijo ločeno nevtralno palico, za ozemljitvene vodnike pa ločeno ozemljitveno palico, med katerima je jasen povezovalni mostiček.
- Podpanoji: Nikakor ne. V podpanelih morajo nevtralne žice potekati do izolirane nevtralne palice, ozemljitvene žice pa do ozemljitvene palice, ki je vezana na ohišje panela. Če ju mešate na isti plošči v podpanelu, to predstavlja veliko varnostno tveganje.
Pri vprašanju "ali sta lahko nevtralni in ozemljitveni element na isti plošči" je odločilen dejavnik lokacija (glavna plošča ali podplošča).
Hitri nasveti za prepoznavanje nevtralnih in ozemljitvenih palic v plošči
Če delate na svoji električni plošči, je ključnega pomena pravilna identifikacija:
- Barve žice: Poiščite bele ali sive izolirane žice (nevtralne) in gole bakrene ali zelene izolirane žice (ozemljitve).
- Način montaže: Nevtralne palice so izolirane od plošče z izolatorji, medtem ko so ozemljitvene palice neposredno povezane s šasijo plošče. V podpaneljih je nevtralna palica pogosto nameščena na izolatorskih stojalih.
- Trenutna pot: Poiščite visokozmogljivo povezavo od glavne nevtralne napeljave do nevtralne palice.
- Vijak/trap za lepljenje: Poiščite zeleni vijak ali kovinski trak, ki povezuje nevtralno palico z ohišjem plošče ali z ločeno ozemljitveno palico v glavni servisni plošči.
- Označevanje plošč: Nekatere plošče imajo lahko oznake "nevtralno" in "ozemljitev" ali "GRD".
Najpogostejše napake pri namestitvi, ki se jim je treba izogniti
Tudi izkušeni električarji včasih naredijo napako pri nevtralnih in ozemljitvenih povezavah:
- Mešanje v podsklopih: Povezovanje nevtralne in ozemljitvene žice z isto palico v podpaneljih je resna kršitev predpisov in predstavlja varnostno tveganje.
- Skupni terminali: Nevtralni in ozemljitveni vodnik je treba namestiti pod isti priključni vijak, čeprav so to včasih počeli številni električarji, da je bila sestava plošče bolj urejena. Električni zakonik zahteva eno nevtralno žico na priključek.
- Manjka povezovalni mostiček: Če na glavni servisni plošči ni nameščen glavni povezovalni mostiček, kar pomeni, da sistem ni pravilno ozemljen.
- Neustrezna velikost: Uporaba premajhnih nevtralnih ali ozemljitvenih palic glede na število tokokrogov v plošči.
- Več nevtralnih barv pod enim vijakom: Za razliko od ozemljitvenih žic (ki si lahko včasih delijo sponke, odvisno od specifikacij plošče) morajo imeti nevtralne žice vedno svoje lastne priključne sponke.
Zaključek: Zagotavljanje varnosti in funkcionalnosti vašega električnega sistema
Razlikovanje med nevtralnimi in ozemljitvenimi palicami je temeljnega pomena za električno varnost. Čeprav sta si na videz podobni, se njuni funkciji bistveno razlikujeta - nevtralni palici zagotavljata povratno pot za normalen pretok električnega toka, medtem ko ozemljitveni palici zagotavljata zaščito med okvarami.
Razumevanje, kje in kako je treba te komponente namestiti in priključiti, je ključnega pomena za vzdrževanje varnega električnega sistema. Nevtralna palica je bistvena za normalno povratno pot toka, ki omogoča delovanje naprav, medtem ko je ozemljitvena palica ključni varnostni element, ki zagotavlja pot za okvarni tok, da se prepreči električni udar.
Medtem ko sta nevtralna nit in ozemljitev povezana skupaj na glavnem odklopniku, imata v podpaneljih različne namene in ju je treba obravnavati ločeno. Vedno upoštevajte lokalne električne predpise in se v primeru dvoma posvetujte z licenciranim električarjem, da zagotovite, da vaš električni sistem izpolnjuje vse varnostne zahteve.
Ne pozabite: v glavnih napajalnih panelih si lahko nevtralni in ozemljitveni vodnik delita vodila, v podpanelskih pa morata vedno ostati ločena - od tega je odvisna vaša varnost.
