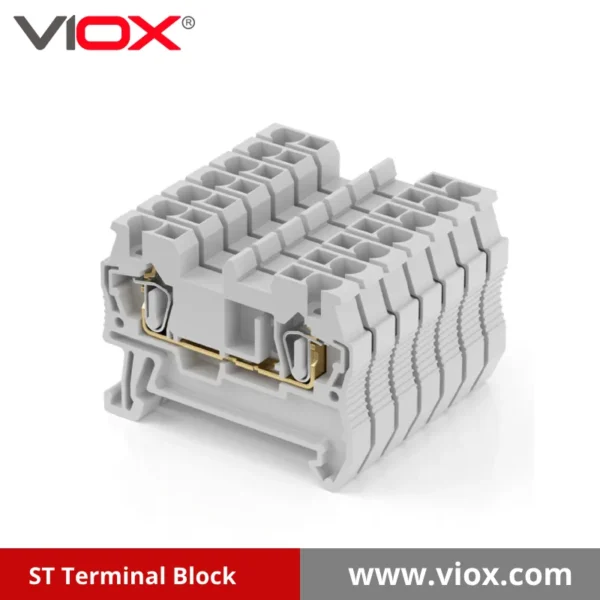

Клемна колодка VIOX ST
Клемна колодка VIOX ST має інноваційну технологію пружинної клітки для надійних, вібростійких з'єднань в промислових системах. Розрахована на 500-1000 В і 17,5-76 А, вона підтримує перетин проводів до 25 мм². Компактні та не потребують обслуговування, довіртеся надійності VIOX на viox.com.
Надішліть свої вимоги, і ми надамо вам пропозицію протягом 12 годин
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Вступ до серії клемних колодок ST
Рейкові клемні колодки VIOX серії ST є вершиною технологій з'єднання в низьковольтній електротехніці. Розроблені з використанням інноваційної технології пружинних затискачів, ці клемні колодки забезпечують виняткову продуктивність у компактній конструкції, яка має пріоритетом як ефективність використання простору, так і найвищу надійність з'єднання проводів.
Серія клемних колодок ST була ретельно розроблена, щоб задовольнити високі вимоги сучасних електроустановок у різних сферах застосування - від промислової автоматизації до інфраструктури будівель. Кожна клемна колодка ST відповідає міжнародним стандартам, включаючи IEC/EN60947 і UL1059, забезпечуючи глобальну відповідність і сумісність з різними електричними системами по всьому світу.
Передова технологія пружинної клітки та ключові переваги
Основною технологією клемних колодок VIOX ST є пружинний затискний механізм, який пропонує значні переваги в порівнянні з традиційними гвинтовими з'єднаннями:
- Вібростійкі з'єднання: Конструкція з пружинною обоймою підтримує постійний тиск на провідники, що робить ці клемні колодки ідеальними для застосування в умовах вібрації або механічних навантажень.
- Експлуатація, що не потребує технічного обслуговування: Після встановлення клемні колодки ST практично не потребують обслуговування, усуваючи необхідність періодичного повторного затягування, якого часто вимагають гвинтові клеми.
- Швидше встановлення: Механізм з пружинною кліткою, що приводиться в дію інструментом, дозволяє швидко вставляти і витягувати провід, значно скорочуючи час монтажу в порівнянні зі звичайними клемними колодками.
- Стабільна якість з'єднання: Точно відкалібрований тиск пружини забезпечує оптимальне зусилля притискання незалежно від навичок оператора, усуваючи варіації якості з'єднання.
- Компактний дизайн: Компактний форм-фактор максимізує використання простору в шафах керування та електричних панелях.
Області застосування та галузі
Клемні колодки VIOX ST відмінно зарекомендували себе в широкому спектрі застосувань в різних галузях промисловості:
- Промислова автоматизація: Ідеально підходить для панелей керування та обладнання, де надійні з'єднання є критично важливими
- Залізничні системи: Вібростійка конструкція забезпечує цілісність сигналу на залізниці
- Управління будівлями: Ідеально підходить для систем опалення, вентиляції та кондиціонування, керування освітленням і автоматизації будівель
- Морська справа та суднобудування: Корозійностійкі матеріали, придатні для морського середовища
- Відновлювана енергетика: Надійна робота в сонячних інверторах і системах керування вітроенергетикою
- Важке обладнання: Зберігає цілісність з'єднання навіть в умовах високої вібрації
Технічні особливості та специфікації
Серія клемних колодок ST включає в себе численні технічні інновації:
- Технологія з'єднання Pull-Back: Всі моделі мають метод з'єднання "pull-back", коли вставляння викрутки автоматично відкриває пружинний затискач для легкого вставляння дроту
- Стандартизоване кріплення: Сумісність з усіма стандартними 35-мм DIN-рейками для простоти монтажу
- Високоякісні матеріали: Виготовлений з вогнетривкого, самозатухаючого термопластика з відмінними електроізоляційними властивостями
- Комплексна система маркування: Кілька варіантів маркування для чіткої ідентифікації ланцюга
- Безпечний для дотику дизайн: Повністю ізольована конструкція запобігає випадковому контакту з струмоведучими частинами
- Широкий діапазон температур: Стабільність роботи від -40°C до +105°C
- Номінальні значення напруги: Моделі доступні для застосування від 500В до 1000В
- Поточні рейтинги: Рішення від 17,5 А до 76 А для задоволення різних вимог до навантаження
Повний модельний ряд клемних колодок ST
VIOX пропонує широкий асортимент моделей клемних колодок ST для задоволення різноманітних вимог до застосування. У таблиці нижче наведені детальні технічні характеристики нашого повного асортименту продукції:
Модель | Довжина (мм) | Висота (мм) | Товщина (мм) | Струм клемм | Напруга на клемах | Режим підключення | Кількість отворів | Переріз дроту | Довжина стрічки |
---|---|---|---|---|---|---|---|---|---|
ST1.5 | 49.2 мм | 35,7 мм | 4,2 мм | 17.5A | 500V | відступити | 1 на вході/1 на виході | 0,08 мм²-1,5 мм² | 8мм-10мм |
ST2.5 | 49.2 мм | 35,7 мм | 5,2 мм | 24A | 800V | відступити | 1 на вході/1 на виході | 0,08 мм²-2,5 мм² | 8мм-10мм |
ST4 | 56,2 мм | 35,7 мм | 6,2 мм | 32A | 800V | відступити | 2 в отворі | 0,08 мм²-4 мм² | 8мм-10мм |
ST2.5/3 | 60,4 мм | 35,7 мм | 5,2 мм | 24A | 800V | відступити | 1 на вході/1 на виході | 0,08 мм²-4 мм² | 8мм-10мм |
ST4/3 | 72,2 мм | 35,7 мм | 6,2 мм | 32A | 800V | відступити | 2 в отворі | 0,08 мм²-6 мм² | 8мм-10мм |
ST2.5/4 | 73 мм | 35,7 мм | 5,2 мм | 24A | 800V | відступити | 1 на вході/1 на виході | 0,08 мм²-4 мм² | 8мм-10мм |
ST6 | 70,7 мм | 42,8 мм | 8,1 мм | 41A | 1000V | відступити | 2 в отворі | 0,2 мм²-6 мм² | 12 мм |
ST10 | 71,2 мм | 49,6 мм | 10,2 мм | 57A | 1000V | відступити | 2 в отворі | 0,2 мм²-10 мм² | 16 мм |
ST16 | 80,5 мм | 50,8 мм | 12,2 мм | 76A | 1000V | відступити | 2 в отворі | 0,2 мм²-25 мм² | 16 мм |
ST4/4 | 83 мм | 35,7 мм | 6,2 мм | 32A | 800V | відступити | 2 в отворі | 0,08 мм²-6 мм² | 8мм-10мм |
ST6/3 | 90,5 мм | 42,8 мм | 8,1 мм | 41A | 1000V | відступити | 2 в отворі | 0,2 мм²-10 мм² | 12 мм |
ST10/3 | 95,3 мм | 49,6 мм | 10,2 мм | 57A | 1000V | відступити | 2 в отворі | 0,2 мм²-16 мм² | 16 мм |
STTB1.5 | 49 мм | 46 мм | 4,2 мм | 17.5A | 500V | відступити | подвійний шар | 0,08 мм²-1,5 мм² | 10 мм |
STTB2.5 | 49 мм | 46 мм | 5,2 мм | 22A | 500V | відступити | подвійний шар | 0,08 мм²-4 мм² | 8мм-10мм |
STTB4 | 49 мм | 45,8 мм | 6,2 мм | 30A | 500V | відступити | подвійний шар | 0,08 мм²-6 мм² | 8мм-10мм |
ST1.5-PE | 49.2 мм | 35,7 мм | 4,2 мм | / | / | відступити | 1 на вході/1 на виході | 0,08 мм²-1,5 мм² | 10 мм |
ST2.5-PE | 49.2 мм | 35,7 мм | 5,2 мм | / | / | відступити | 2 в отворі | 0,08 мм²-4 мм² | 8мм-10мм |
ST4-PE | 56,2 мм | 35,7 мм | 6,2 мм | / | / | відступити | 2 в отворі | 0,08 мм²-6 мм² | 8мм-10мм |
ST4-HESI | 52 мм | 64 мм | 6,1 мм | 0.5-10A | 500V | відступити | 2 в отворі | 0,08 мм²-6 мм² | 8мм-10мм |
ST2.5-3L | 104 мм | 52 мм | 5.3 мм | 20A | 500V | відступити | 3-шаровий | 0,08 мм²-4 мм² | 8мм-10мм |
ST2.5-3LPV | 104 мм | 52 мм | 5.3 мм | 20A | 500V | відступити | 3-шаровий | 0,08 мм²-4 мм² | 8мм-10мм |
ST6-PE | 70,7 мм | 42,8 мм | 8,2 мм | / | / | відступити | 2 в отворі | 0,2 мм²-10 мм² | 12 мм |
ST10-PE | 71,2 мм | 49,6 мм | 10,2 мм | / | / | відступити | 2 в отворі | 0,2 мм²-16 мм² | 16 мм |
ST16-PE | 80,5 мм | 50,8 мм | 12,2 мм | / | / | відступити | 2 в отворі | 0,2 мм²-16 мм² | 16 мм |
ST2.5/3-PE | 60,4 мм | 35,7 мм | 5,2 мм | / | / | відступити | 1 на вході/1 на виході | 0,08 мм²-4 мм² | 8мм-10мм |
ST2.5/4-PE | 73 мм | 35,7 мм | 5,2 мм | / | / | відступити | 2 вх/2 вих | 0,08 мм²-4 мм² | 8мм-10мм |
ST4/3-PE | 72,2 мм | 35,7 мм | 6,2 мм | / | / | відступити | 2 в отворі | 0,08 мм²-6 мм² | 8мм-10мм |
STTB1.5-PE | 49 мм | 46 мм | 4,2 мм | / | / | відступити | подвійний шар | 0,08 мм²-1,5 мм² | 10 мм |
STTB2.5-PE | 49 мм | 46 мм | 5,2 мм | / | / | відступити | подвійний шар | 0,08 мм²-4 мм² | 8мм-10мм |
STTB4-PE | 49 мм | 45,8 мм | 6,2 мм | / | / | відступити | подвійний шар | 0,08 мм²-6 мм² | 8мм-10мм |
ST4/4-PE | 83 мм | 35,7 мм | 6,2 мм | / | / | відступити | 2 вх/1 вих | 0,08 мм²-6 мм² | 8мм-10мм |
ST6/3-PE | 90,5 мм | 42,8 мм | 8,1 мм | / | / | відступити | 2 в отворі | 0,2 мм²-10 мм² | 12 мм |
ST10/3-PE | 95,3 мм | 49,6 мм | 10,2 мм | / | / | відступити | 2 в отворі | 0,2 мм²-16 мм² | 16 мм |
ST2.5-3LPE | 104 мм | 52 мм | 5,2 мм | / | / | відступити | тришаровий | 0,14-2,5 мм² | 8мм-10мм |
Спеціалізовані варіанти для розширеного застосування
Окрім стандартної пропозиції, VIOX пропонує спеціалізовані варіанти клемних колодок ST для задоволення специфічних вимог застосування:
- Серія ST-PE: Клемні колодки заземлення з характерним жовто-зеленим забарвленням для легкої ідентифікації
- Серія STTB: Двошарові клемні колодки для збільшення щільності з'єднань в умовах обмеженого простору
- Серія ST-3L: Тришарові конструкції для максимальної щільності з'єднання
- Серія ST-HESI: Високострумові ізоляційні клемні колодки для вимогливих силових застосувань
Кастомізація та аксесуари
VIOX розуміє, що сучасні електричні системи часто потребують індивідуальних рішень. Наша система клемних колодок ST включає в себе широкий асортимент аксесуарів:
- Торцеві пластини: Забезпечити належну ізоляцію на кінцях клемних колодок
- Перемички: Забезпечує швидке та надійне з'єднання між декількома терміналами
- Системи маркування: Різні варіанти маркування для чіткої ідентифікації ланцюга
- Монтажне приладдя: Додаткові компоненти для безпечного монтажу
- Торцеві кронштейни: Запобігання переміщенню клемної колодки на DIN-рейці
Забезпечення якості та дотримання вимог
Кожна клемна колодка VIOX ST проходить суворі випробування для забезпечення виняткової продуктивності та надійності. Наші виробничі процеси відповідають стандартам управління якістю ISO 9001, а наша продукція відповідає міжнародним нормам безпеки:
- IEC/EN 60947-7-1 для стандартних клемних колодок
- IEC/EN 60947-7-2 для клемних колодок із захисним провідником
- UL 1059 для клемних колодок для використання в електричному обладнанні
- CSA C22.2 для канадських стандартів безпеки
Чому варто обрати клеми VIOX ST?
Вибір клемних колодок VIOX ST для ваших електромонтажних проектів має безліч переваг:
- Доведена надійність: Перевірена в польових умовах ефективність у вимогливих додатках по всьому світу
- Комплексне рішення: Комплексний системний підхід із сумісними аксесуарами
- Технічна підтримка: Доступ до експертної команди інженерів VIOX для отримання рекомендацій щодо застосування
- Глобальний комплаєнс: Міжнародна сертифікація гарантує визнання на ринках по всьому світу
- Економічна ефективність: Скорочений час встановлення та експлуатація без технічного обслуговування нижча загальна вартість володіння
Для отримання детальних специфікацій, інструкцій з монтажу або індивідуальних конфігурацій зверніться до служби технічної підтримки VIOX ELECTRIC або відвідайте наші вичерпні онлайн-ресурси на сайті viox.com.
