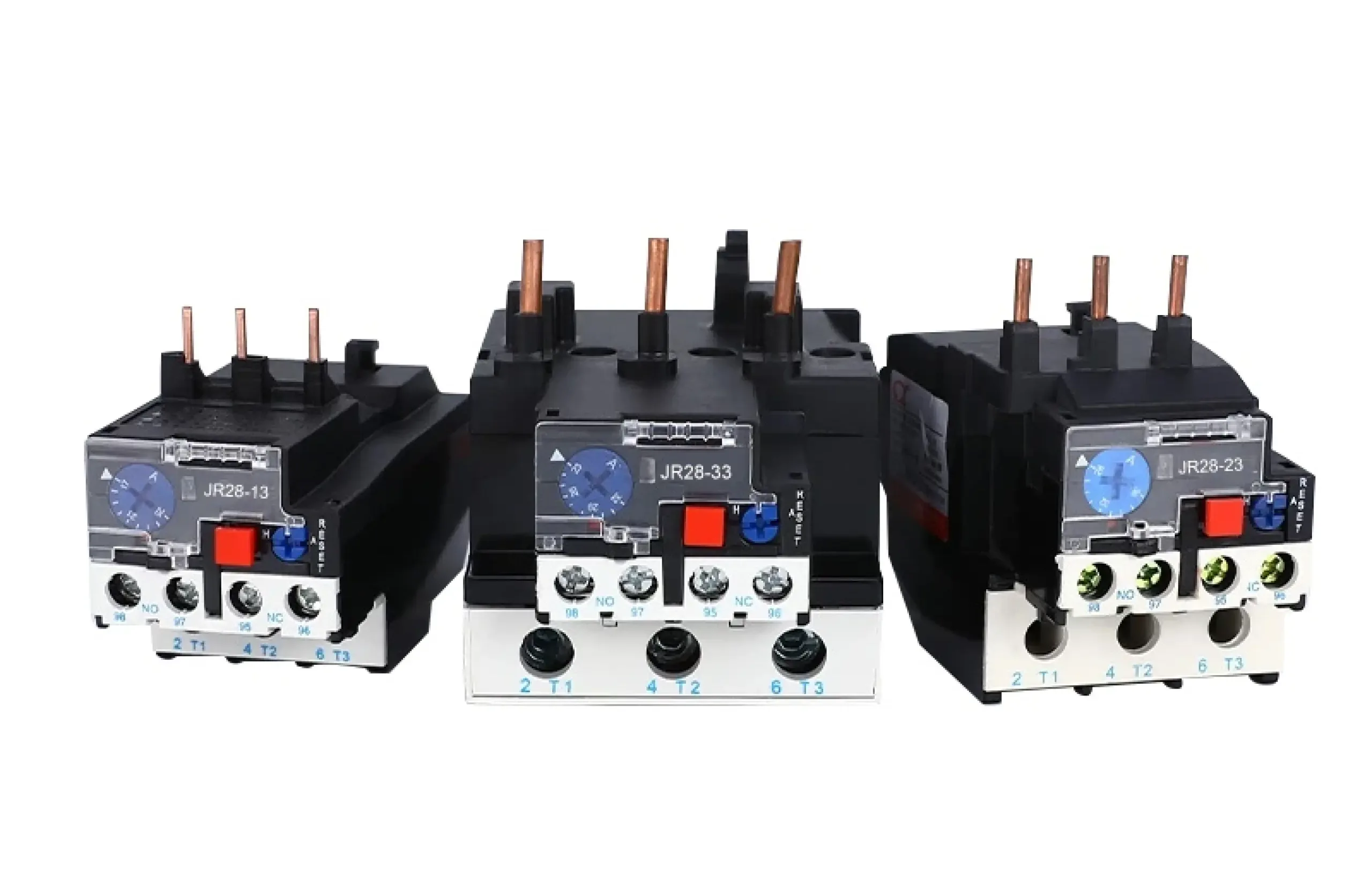

Razumevanje termičnih preobremenitvenih relejev
A termični rele za preobremenitev je specializirana zaščitna naprava, zasnovana za zaščito elektromotorjev in električnih tokokrogov pred poškodbami, ki jih povzročijo dolgotrajni preobremenitveni tokovi. Za razliko od odklopnikov, ki zagotavljajo takojšnjo zaščito, termični preobremenitveni releji delujejo na principu časovne zakasnitve, kar omogoča začasne preobremenitve (kot so zagonski tokovi motorja), hkrati pa ščiti pred dolgotrajnimi nevarnimi pogoji.
Te naprave delujejo tako, da spremljajo tok, ki teče do priključene opreme, in uporabljajo tehnologijo termičnega zaznavanja za zaznavanje, kdaj obratovalni pogoji presežejo varne parametre. Ko preobremenitev traja dovolj dolgo, da bi lahko povzročila škodo, se rele samodejno sproži in prekine napajanje, da zaščiti opremo.
Kako delujejo termični preobremenitveni releji
Osnovno načelo delovanja
Spletna stran Načelo delovanja termičnega releja za preobremenitev osredotoča se na toplotni odziv na prekomeren pretok toka. Ko se tok poveča nad normalne obratovalne ravni, grelni elementi v releju ustvarjajo sorazmerno toploto. Ta toplota vpliva na temperaturno občutljivo komponento, ki sproži zaščitni mehanizem, ko so preseženi vnaprej določeni pragovi.
Lepota te zasnove je v njeni sposobnosti razlikovanja med neškodljivimi začasnimi preobremenitvami in nevarnimi dolgotrajnimi pogoji. Motorji med zagonom naravno porabljajo višje tokove – pogosto 600% ali več od njihovega nazivnega toka – vendar termični preobremenitveni releji omogočajo te kratkotrajne sunke, hkrati pa ščitijo pred nenehnimi preobremenitvami, ki povzročajo poškodbe opreme.
Ključne sestavine
Zasluge za Electricalclassroom

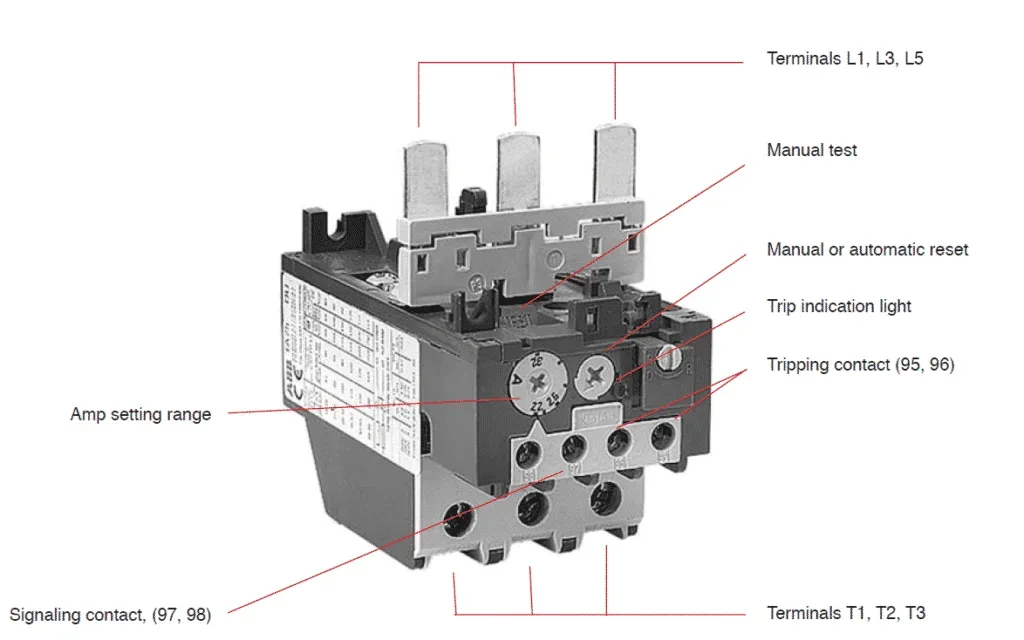

Sodobni termični releji za preobremenitev vsebujejo več bistvenih komponent, ki delujejo skupaj:
- Element za zaznavanje temperature: Običajno gre za bimetalni trak, izdelan iz dveh različnih kovin z različnimi stopnjami toplotnega raztezanja. Ko tok segreva ta element, se zaradi diferencialnega raztezanja trak upogne, kar sčasoma sproži relejski mehanizem.
- Grelni elementi: Te komponente prenašajo tok motorja in ustvarjajo toploto, sorazmerno s tokom. Za specifične nazivne vrednosti motorja je mogoče izbrati različne grelne elemente.
- Mehanizem izklopa: Mehanski sistem ročic in kontaktov, ki se odpre, ko senzorski element nakaže stanje preobremenitve.
- Mehanizem ponastavitve: Ročno ali samodejno, kar omogoča, da se rele po ohladitvi in odpravi napake vrne v normalno delovanje.
- Pomožni kontakti: Normalno odprti (NO) in normalno zaprti (NC) kontakti za signalizacijo, alarme ali integracijo krmilnih vezij.
Vrste termičnih preobremenitvenih relejev
Bimetalni termični preobremenitveni releji
Bimetalni termični preobremenitveni releji predstavljajo najpogostejši tip, pri katerem sta uporabljeni dve različni kovini, spojeni skupaj. Te kovine – običajno jeklo in zlitina z različnimi koeficienti raztezanja – se pri segrevanju zaradi prekomernega toka upognejo.
Prednosti:
- Stroškovno učinkovito in zanesljivo
- Enostavna konstrukcija z manj točkami okvare
- Primerno za večino splošnih aplikacij
- Temperaturna kompenzacija je na voljo v naprednih modelih
Tipične uporabe: HVAC sistemi, črpalke, transporterji, splošni industrijski motorji
Elektronski termični releji za preobremenitev
Elektronski termični preobremenitveni releji Za spremljanje toka in izračun toplotnih učinkov namesto mehanskih termičnih elementov uporabljajo sofisticirana elektronska vezja. Te naprave ponujajo vrhunsko natančnost in dodatne funkcije.
Glavne prednosti:
- Večja natančnost in ponovljivost
- Neobčutljiv na spremembe temperature okolice
- Dodatne zaščitne funkcije (izpad faze, neravnovesje napetosti)
- Diagnostične zmogljivosti in možnosti komunikacije
- Hitrejši odzivni časi za kritične aplikacije
Napredne funkcije: Številni elektronski modeli zagotavljajo podatke v realnem času, vključno z odstotkom izkoriščenosti toplotne zmogljivosti (%TCU), izračuni časa do izklopa in zaznavanjem zemeljskih stikov.
Evtektični termični preobremenitveni releji
Evtektični termični preobremenitveni releji uporabljajo posebno zlitino, ki se tali pri natančno določeni temperaturi. Ko se zlitina zaradi prekomerne vročine utekočini, se sprosti mehanski sprožilec, ki odpre kontakte releja.
Ti releji so danes manj pogosti, vendar se še vedno uporabljajo v specifičnih aplikacijah, ki zahtevajo zelo natančne točke proženja in odlično ponovljivost.
Termični rele za preobremenitev v primerjavi z odklopnikom
Razumevanje, kdaj uporabiti termični preobremenitveni releji v primerjavi odklopniki je ključnega pomena za pravilno zaščito motorja:
Značilnosti odklopnika
- Zagotavlja zaščito pred preobremenitvijo IN kratkim stikom
- Mora biti prevelik, da omogoča zagonske tokove motorja
- Magnetni sprožilni element za takojšnjo zaščito pred kratkim stikom
- Termični element za počasnejšo zaščito pred preobremenitvijo
Prednosti termičnega releja za preobremenitev
- Natančnejša zaščita pred preobremenitvijo: Natančna nastavitev na amperažo motorja pri polni obremenitvi
- Bolje primerno za motorne značilnosti: Zasnovan posebej za toplotno zaščito motorja
- Stroškovno učinkovito: Cenejši od motornih odklopnikov
- Prilagodljiva namestitev: Lahko se namesti neposredno na kontaktorje
Kdaj uporabiti posamezno vrsto
- Odklopniki: Ko potrebujete kombinirano zaščito pred kratkim stikom in preobremenitvijo v eni napravi
- Termični releji za preobremenitev: Kadar je potrebna natančna zaščita motorja, se običajno uporablja z ločeno zaščito pred kratkim stikom pred napajalnikom.
Razredi potovanj in časovne značilnosti
Termični preobremenitveni releji so razvrščeni po svojih razred potovanja, ki definira odzivni čas v pogojih preobremenitve:
- 5. razred: Izjemno hitro (5 sekund pri 7,2-kratnem nazivnem toku) – za aplikacije s hitrim odzivom
- Razred 10: Standardne industrijske aplikacije (10 sekund pri 7,2-kratnem nazivnem toku)
- Razred 20: Splošni motorji (20 sekund pri 7,2-kratnem nazivnem toku)
- Razred 30: Obremenitve z visoko vztrajnostjo, kot so ventilatorji in vztrajniki (30 sekund pri 7,2-kratnem nazivnem toku)
Inverzna časovna karakteristika pomeni, da večje preobremenitve povzročijo hitrejše izklope, kar ščiti pred zmernimi trajnimi preobremenitvami in hudimi kratkotrajnimi pogoji.
Uporaba in panoge
Industrijska zaščita motorjev
Termični preobremenitveni releji ščitijo motorje v neštetih industrijskih aplikacijah:
- Črpalke in kompresorji
- Transportni trakovi in ravnanje z materiali
- Ventilatorji in puhalniki HVAC
- Strojna orodja in oprema za avtomatizacijo
Komercialne aplikacije
- Sistemi HVAC v stavbah
- Motorji dvigal
- Trgovinska oprema za kuhinjo
- Hladilni kompresorji
Specializirana uporaba
- Oprema za nafto in plin
- Rudarski stroji
- Pogonski sistemi za plovila
- Oprema za procesno industrijo
Navodila za namestitev in ožičenje
Ustrezna velikost
Izberite termične preobremenitvene releje s tokovnim območjem, ki zajema polni tok motorja (FLA). Nastavite točko proženja tako, da se ujema z napisno ploščico motorja FLA, običajno znotraj ±10%.
Konfiguracija ožičenja
Termični releji za preobremenitev se zaporedno povezujejo z motornim tokokrogom in so običajno nameščeni neposredno na kontaktorjih. Pomožni kontakti releja se priključijo v krmilni tokokrog kontaktorja, kar zagotavlja odklop napajanja v primeru preobremenitve.
Pomembni premisleki
- Vedno namestite zaščito pred kratkim stikom pred napajalnikom
- Zagotovite ustrezno prezračevanje okoli termičnih relejev
- Upoštevajte vplive temperature okolice na nekompenzirane modele
- Preverite združljivost med modeli relejev in kontaktorjev
Mehanizmi ponastavitve: ročni v primerjavi s samodejnim
Ročna ponastavitev
Ročno ponastavljeni termični preobremenitveni releji zahtevajo posredovanje operaterja za ponovno vzpostavitev delovanja po izklopu. Ta pristop zagotavlja:
- Preiskava vzrokov preobremenitve pred ponovnim zagonom
- Zavedanje operaterja o sistemskih težavah
- Preprečevanje ponavljajočih se samodejnih ponovnih zagonov, ki bi lahko poslabšali napake
Samodejna ponastavitev
Samodejno ponastavljeni termični preobremenitveni releji samodejno obnovi delovanje po obdobjih hlajenja. Prednosti vključujejo:
- Zmanjšani vzdrževalni posegi
- Primerno za oddaljene ali nenadzorovane lokacije
- Hitrejša obnovitev pri začasnih preobremenitvah
Izberite glede na zahteve uporabe, varnostne vidike in operativne preference.
Odpravljanje pogostih težav
Pogosto moteče spotikanje
Možni vzroki:
- Rele je nastavljen prenizko za dejanski tok motorja
- Visoka temperatura okolice, ki vpliva na rele
- Motor deluje v pogojih blizu preobremenitve
- Ohlapne povezave povzročajo padec napetosti
Rešitve:
- Preverite in prilagodite trenutne nastavitve
- Izboljšajte prezračevanje ali izberite temperaturno kompenzirane releje
- Preučite pogoje obremenitve motorja
- Preverite in privijte vse povezave
Neuspeh pri izklopu med dejansko preobremenitvijo
Možni vzroki:
- Nastavitev toka releja je previsoka
- Okvarjen termični element
- Kontakti zvarjeni ali zataknjeni
- Nepravilno ožičenje
Rešitve:
- Ponovno umerite trenutne nastavitve glede na napisno ploščico motorja
- Preizkusite delovanje releja s testnim gumbom
- Zamenjajte rele, če odkrijete mehansko okvaro
- Preverite pravilno serijsko povezavo z motorjem
Prednosti toplotne zaščite pred preobremenitvijo
Gospodarske koristi
- Nižji stroški kot pri sofisticirani elektronski zaščiti
- Znižani stroški zamenjave motorja zaradi učinkovite zaščite
- Zmanjšan čas izpada proizvodnje zaradi okvar motorjev
- Preproste zahteve za vzdrževanje
Tehnične prednosti
- Zasnovan posebej za toplotne značilnosti motorja
- Vgrajena časovna zakasnitev preprečuje neželene sprožitve
- Združljivo z obstoječimi kontaktorskimi sistemi
- Zanesljivo delovanje v zahtevnih industrijskih okoljih
Varnostne prednosti
- Preprečuje pregrevanje motorja in morebitne požare
- Ščiti osebje pred okvarami opreme
- Zmanjša tveganje za okvare kaskadnega sistema
- Izboljša splošno zanesljivost električnega sistema
Vzdrževanje in najboljše prakse
Redni pregled
- Četrtletno preverjajte pravilne nastavitve toka
- Preizkus delovanja z vgrajenimi testnimi gumbi
- Preverite, ali obstajajo znaki pregrevanja ali poškodb
- Preverite varno pritrditev in povezave
Smernice za zamenjavo
- Zamenjajte releje, ki kažejo znake obrabe kontaktov
- Posodobitev na elektronske tipe za boljšo natančnost pri nadgradnji sistemov
- Za kritične aplikacije imejte rezervne releje
- Vodite dokumentacijo o nastavitvah in zgodovini potovanj
Prihodnji trendi in tehnologija
Pametna toplotna zaščita
Sodobni elektronski termični preobremenitveni releji vse pogosteje ponujajo:
- Komunikacijske zmogljivosti (Modbus, Ethernet/IP)
- Napredne diagnostične in prediktivne funkcije vzdrževanja
- Integracija s sistemi za avtomatizacijo obratov
- Spremljanje in analiza v oblaku
Integracija industrije 4.0
Toplotna zaščita se razvija v podporo pametnim proizvodnim pobudam z:
- Spremljanje delovanja v realnem času
- Napovedna analiza napak
- Oddaljena konfiguracija in upravljanje
- Integracija s sistemi za upravljanje energije
Zaključek
Termični preobremenitveni releji ostajajo bistvene komponente v sodobnih električnih sistemih, saj zagotavljajo stroškovno učinkovito in zanesljivo zaščito motorja, ki preprečuje poškodbe opreme in zagotavlja varnost delovanja. Razumevanje njihovega delovanja, pravilna izbira in namestitev zagotavljajo optimalno zaščito dragocene električne opreme.
Ne glede na to, ali izbirate tradicionalne bimetalne releje za splošno uporabo ali napredne elektronske modele za kritične sisteme, termični preobremenitveni releji ponujajo preizkušeno zaščito, ki se nenehno razvija s tehnološkim napredkom. Zaradi svoje sposobnosti razlikovanja med normalnimi obratovalnimi odstopanji in nevarnimi pogoji preobremenitve so nepogrešljivi za zaščito motorjev v neštetih aplikacijah po vsem svetu.
Za večino aplikacij zaščite motorjev termični preobremenitveni releji zagotavljajo idealno ravnovesje med stroški, zanesljivostjo in zmogljivostjo, zaradi česar so prednostna izbira za inženirje in tehnike, ki iščejo učinkovito zaščito električne opreme.
Pogosto zastavljena vprašanja (FAQ)
Kako točno delujejo termični releji za preobremenitev?
Termični releji za preobremenitev spremljajo tok, ki teče v motor, in uporabljajo grelne elemente za ustvarjanje toplote, sorazmerne s tem tokom. Ko tok dlje časa preseže varne ravni, bimetalni trak (pri termičnih tipih) ali elektronski senzor zazna presežek toplote in sproži mehanizem, ki odpre kontakte in prekine napajanje, da prepreči poškodbe motorja.
Kakšna je razlika med termičnimi preobremenitvenimi releji in odklopniki?
Odklopniki zagotavljajo zaščito pred kratkim stikom in preobremenitvijo, vendar morajo biti preveliki, da omogočajo zagonske tokove motorja, zaradi česar so manj natančni za zaščito motorja. Termični preobremenitveni releji so posebej zasnovani za toplotne značilnosti motorja in ponujajo natančnejšo zaščito pred preobremenitvijo, vendar zahtevajo ločeno zaščito pred kratkim stikom pred izhodom.
Zakaj se moj termični rele za preobremenitev nenehno izklaplja?
Pogosti vzroki vključujejo:
- Napačna trenutna nastavitev: Rele je nastavljen prenizko za dejanski tok motorja
- Visoka temperatura okolice: Vpliv na nekompenzirane releje
- Težave z motorjem: Težave z ležaji, nepravilna poravnava ali dejanske preobremenitve
- Ohlapne povezave: Povzroča padec napetosti in povečan tok
- Fazno neravnovesje: Neenakomerna porazdelitev toka v trifaznih sistemih
Kako preizkusim termični rele za preobremenitev?
Uporaba testnega gumba: Pritisnite rdeči testni gumb, da simulirate stanje preobremenitve. Indikator izklopa se mora prižgati in kontakti morajo spremeniti stanje.
Uporaba multimetra: Pri izklopljenem napajanju preverite prevodnost glavnih kontaktov (mora pokazati 0 ohmov) in pomožnih kontaktov (kontakti NO morajo pokazati odprt tokokrog/OL, kontakti NC pa prevodnost).
Trenutni test vbrizgavanja: Za natančno testiranje vbrizgajte določen tok in izmerite čas izklopa glede na proizvajalčeve specifikacije.
Ali naj uporabim ročno ali samodejno ponastavitev za svoj termični rele za preobremenitev?
Ročna ponastavitev (95% aplikacij): Varnejša možnost, ki zahteva posredovanje operaterja za preiskavo vzrokov preobremenitve pred ponovnim zagonom. Priporočljivo za večino industrijskih aplikacij, kjer je varnost najpomembnejša.
Samodejna ponastavitev: Primerno samo za oddaljene, brezpilotne aplikacije, kot so črpalke za vodnjake, kjer se pričakujejo začasne preobremenitve in je po ohladitvi zaželen samodejni ponovni zagon.
Kako vem, ali se je sprožil moj termični rele za preobremenitev?
Poiščite indikator izklopa – majhen gumb ali zastavica, ki se prikaže, ko se rele sproži. Poleg tega se bo motor ustavil, in če imate na pomožne kontakte priključene kontrolne lučke ali alarme, se bodo aktivirali, da signalizirajo stanje izklopa.
Kaj povzroča odpoved termičnih preobremenitvenih relejev?
- Poslabšanje stika: zaradi ponavljajočih se preklopnih operacij
- Utrujenost bimetalnega traku: pri termičnih tipih po več ciklih
- Kontaminacija: pred prahom, vlago ali korozivnim okoljem
- Mehanska obraba: gibljivih delov skozi čas
- Nepravilne nastavitve: povzročanje prekomernega izklapljanja ali odpovedi zaščite
Ali lahko sam zamenjam termični rele za preobremenitev?
Da, vendar zagotovite:
- Napajanje je popolnoma odklopljeno pred zamenjavo
- Natančno ujemanje specifikacij original (območje toka, nazivna napetost, konfiguracija kontaktov)
- Pravilen navor se uporablja za povezave
- Nastavitve so pravilno nastavljene vrednostim na napisni ploščici motorja
- Varnostni postopki se spremljajo ves čas
Ali termični releji za preobremenitev fizično prekinejo tokokrog motorja?
Ne. Termični releji za preobremenitev uporabljajo pomožne kontakte za krmiljenje kontaktorja, ki dejansko prekine tokokrog motorja. Grelni elementi prenašajo tok motorja za namene zaznavanja, vendar bimetalni trak sam ne prekine glavnega toka motorja – upravlja le krmilne kontakte, ki signalizirajo kontaktorju, da se odpre.
Kakšna je razlika med bimetalnimi in elektronskimi termičnimi preobremenitvenimi releji?
Bimetalni releji:
- Uporabite dve različni kovini, ki se pri segrevanju upogneta
- Stroškovno učinkovitejše za splošno uporabo
- Lahko vpliva temperatura okolice
- Enostavnejša konstrukcija z manj točkami okvare
Elektronski releji:
- Za spremljanje toka uporabite elektronska vezja in senzorje
- Bolj natančen in temperaturno neodvisen
- Ponuja dodatne funkcije, kot je zaščita pred izpadom faze
- Zagotavljanje diagnostičnih podatkov in komunikacijskih zmogljivosti
Kako dolgo običajno zdržijo termični preobremenitveni releji?
Termični releji: 10–15 let z ustreznim vzdrževanjem, čeprav je življenjska doba kontaktov odvisna od frekvence preklapljanja in nivoja toka.
Elektronski releji: 15–20 let, z daljšo kontaktno življenjsko dobo zaradi manjšega segrevanja in natančnejšega delovanja.
Dejavniki, ki vplivajo na življenjsko dobo, vključujejo okoljske pogoje, kakovost vzdrževanja in pogostost delovanja.
Ali lahko termični preobremenitveni releji zaščitijo pred izpadom faze?
Da, Večina sodobnih termičnih preobremenitvenih relejev (tako bimetalnih kot elektronskih) lahko zazna izpad faze in neuravnotežene tokove. Ko se ena faza izgubi, preostale faze prenašajo večji tok, zaradi česar se rele sproži in zaščiti motor pred poškodbami zaradi enofaznega izpada.
Kateri potovalni razred naj izberem za svojo prijavo?
- 5. razred: Hitro odzivne aplikacije, ki zahtevajo hitro zaščito (5 sekund pri 7,2-kratnem nazivnem toku)
- Razred 10: Standardni industrijski motorji in splošna uporaba (10 sekund)
- Razred 20: Najpogostejši za motorje splošnega namena (20 sekund)
- Razred 30: Obremenitve z visoko vztrajnostjo, kot so veliki ventilatorji, vztrajniki ali centrifugalna oprema (30 sekund)
Kako nastavim tok na termičnem releju za preobremenitev?
- Poiščite nastavitveni gumb na releju
- Nastavljeno na napisno ploščico motorja FLA (polna obremenitev amperaže)
- Po potrebi natančno nastavite glede na dejanske obratovalne pogoje
- Preizkus delovanja s testnim gumbom
- Dokumentirajte nastavitev za poznejšo uporabo
Nikoli ne nastavite bistveno višje od FLA motorja, saj to zmanjša učinkovitost zaščite.
