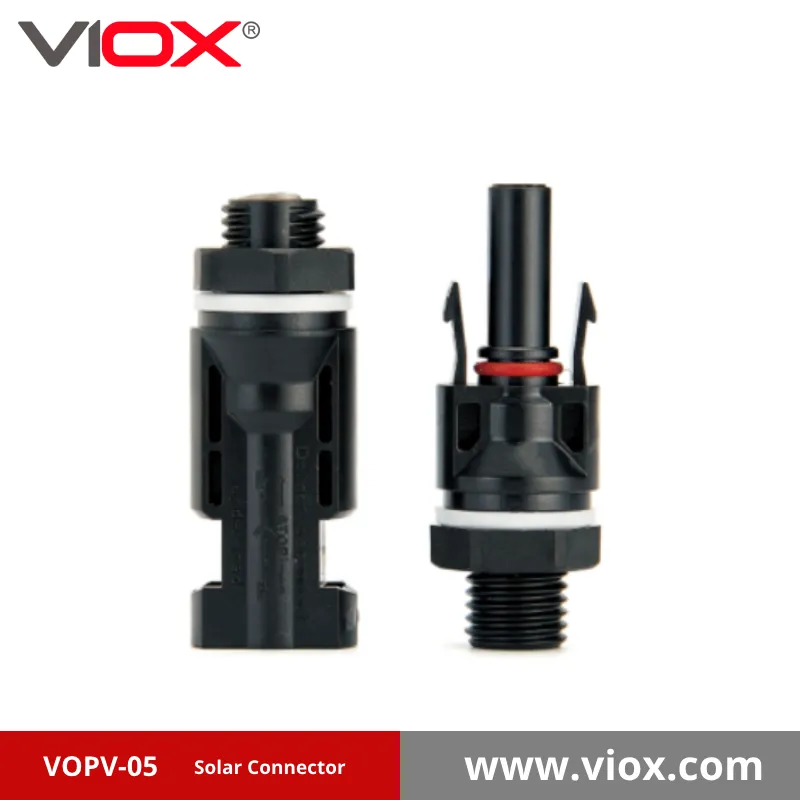

VIOX VOPV-05 Conector solar MC4

Introducere la conectorii solari VIOX MC4

VIOX Electric este mândră să prezinte seria cuprinzătoare VOPV de conectori solari MC4, concepută special pentru instalațiile sistemelor fotovoltaice. În calitate de lideri globali în tehnologia conexiunilor solare, înțelegem rolul critic pe care îl joacă conectorii fiabili în eficiența, siguranța și longevitatea sistemelor de energie solară. Conectorii noștri solari MC4 reprezintă apogeul excelenței în proiectare, combinând performanțele electrice superioare cu durabilitatea robustă pentru a rezista celor mai dure condiții de mediu.

Seria VOPV cuprinde o gamă completă de conectori compatibili MC4, de la conectori DC standard la conectori de ramificație specializați și opțiuni cu siguranțe, toate proiectate pentru a îndeplini cerințele exigente ale instalațiilor solare moderne. Indiferent dacă lucrați la sisteme rezidențiale pe acoperiș sau la ferme solare la scară largă, conectorii MC4 de la VIOX Electric oferă performanța fiabilă pe care o cer profesioniștii din industrie.

Ce sunt conectorii solari MC4 și de ce sunt ei esențiali?

Conectorii MC4 au devenit standardul industrial pentru sistemele fotovoltaice din întreaga lume. Termenul "MC4" înseamnă "Multi-Contact cu pini cu diametrul de 4 mm²", deși conectorii compatibili cu MC4 de astăzi, precum seria noastră VOPV, pot găzdui cabluri de diferite dimensiuni, de la 2,5 mm² la 10 mm².

Acești conectori specializați servesc ca puncte critice de interconectare în instalațiile solare, conectând panourile solare la cutiile de combinare, invertoare și alte componente ale sistemului. Importanța conectorilor MC4 de înaltă calitate nu poate fi supraestimată - aceștia au un impact direct:

• Performanța sistemului: Rezistența redusă a contactului (0,5mΩ) asigură pierderi minime de putere
• Siguranță: Protecție împotriva deconectării accidentale și a pericolelor electrice
• Longevitate: Rezistență la intemperii pentru zeci de ani de funcționare fiabilă
• Eficiența instalării: Designul snap-in fără scule simplifică procesul de conectare
• Întreținere: Protecția IP67 minimizează nevoia de întreținere periodică

Conectorii solari MC4 de la VIOX Electric depășesc standardele industriei în fiecare dintre aceste domenii critice, ceea ce îi face alegerea preferată a profesioniștilor din domeniul solar care refuză să facă compromisuri în ceea ce privește calitatea.

Prezentare generală a seriei VIOX VOPV: Soluții cuprinzătoare pentru conectori MC4

Seria VIOX VOPV oferă un ecosistem complet de conectori compatibili MC4 concepuți pentru a răspunde fiecărei nevoi de conectare în instalațiile fotovoltaice. Familiile noastre de conectori includ:

1. Conectori DC standard (VOPV-01 până la VOPV-07): Coloana vertebrală a conexiunilor solare, disponibilă în diferite valori de curent și capacități de tensiune.
2. Conectori de branșament (VOPV-T3 până la VOPV-T7 și VOPV-Y3 până la VOPV-Y5): Conectori specializați care permit conexiuni paralele eficiente fără a necesita cutii de joncțiune suplimentare.
3. Conectori pentru siguranțe fotovoltaice (VOPV-30A-FUZĂ): Soluții de siguranță integrate care combină funcționalitatea de conectare cu protecția la supracurent.
4. Inserții metalice (VOFT-02, VOFT-03, VOFT-04, VOFT-Intranet): Componente metalice de înaltă performanță care asigură conductivitate și durabilitate excelente.

Fiecare produs din gama noastră respectă standarde de calitate riguroase, fiind în același timp optimizat pentru scenarii și cerințe de instalare specifice.

Principalele caracteristici și beneficii ale conectorilor solari VIOX MC4

Protecție superioară a mediului

Toate conectoarele solare VIOX MC4 dispun de Clasificare IP67 atunci când este cuplat și IP2X atunci când nu este cuplat, asigurând o protecție completă împotriva prafului și a imersiunii în apă. Această capacitate excepțională de etanșare permite conectorilor noștri să funcționeze perfect chiar și în cele mai dificile condiții de mediu, de la căldura deșertului la umiditatea de coastă și frigul alpin.

Toleranță la temperaturi extreme

Cu un interval de temperatură de funcționare de -40°C până la +90°C, conectorii VIOX MC4 își mențin integritatea electrică și mecanică în toate condițiile climatice. Această toleranță largă la temperatură le face potrivite pentru instalații oriunde în lume, de la cele mai reci regiuni la cele mai fierbinți deșerturi.

Performanță electrică remarcabilă

Conectorii noștri MC4 au următoarele caracteristici cupru, contacte placate cu staniu cu un lider în industrie rezistență de contact de doar 0,5mΩ. Această rezistență minimă se traduce direct într-o eficiență mai mare a sistemului prin reducerea pierderilor de putere la punctele de conectare - un factor critic în maximizarea recoltei de energie pe durata de viață a sistemului.

Mecanism de blocare sigură

The sistem de blocare snap-in (nur/only MC4) previne deconectarea accidentală cauzată de vânt, vibrații sau mișcarea cablului. Această caracteristică de siguranță critică ajută la menținerea integrității sistemului, oferind în același timp o confirmare sonoră și tactilă a conexiunii corecte în timpul instalării.

Certificare privind securitatea la incendiu

Toți conectorii VIOX MC4 îndeplinesc Standarde de clasă de flacără UL94-HB/UL94-V0, asigurându-se că acestea nu vor contribui la propagarea incendiului în cazul puțin probabil al unei defecțiuni electrice. Această certificare este esențială pentru instalațiile din clădiri și zone cu coduri stricte de siguranță împotriva incendiilor.

Compatibilitate versatilă a cablurilor

Conectorii noștri se potrivesc unei game de dimensiuni ale cablurilor de la 2.5mm² pentru sistemele rezidențiale mai mici pentru 10mm² pentru aplicații comerciale și de utilități cu curent ridicat. Această versatilitate reduce cerințele de inventar pentru instalatori, asigurând în același timp o conexiune optimă pentru fiecare dimensiune a sistemului.

Tabelul cu specificații tehnice: Modele de conectori solari VIOX MC4

Numărul modelului	Tip	Curent nominal	Tensiune nominală	Dimensiunea cablului	Caracteristici speciale
VOPV-01	Conector DC solar	30A	1000V DC(IEC)/DC(UL)	2.5mm², 4mm², 6mm²	Design standard
VOPV-02	Conector DC solar	30A	1000V DC(IEC)/DC(UL)	2.5mm², 4mm², 6mm²	Prindere îmbunătățită
VOPV-03	Conector DC solar	30A	1500V DC(IEC)/DC(UL)	2.5mm², 4mm², 6mm², 10mm²	Tensiune nominală mai mare
VOPV-03-1	Conector DC solar	50A	1500V DC(IEC)/DC(UL)	10mm²	Capacitate de curent mai mare
VOPV-04	Conector DC solar	30A	1000V DC(IEC)/DC(UL)	2.5mm², 4mm², 6mm²	Design compact
VOPV-05	Conector DC solar	30A	1000V DC(IEC)/DC(UL)	2.5mm², 4mm², 6mm²	Opțiune de montare pe panou
VOPV-06	Conector DC solar	30A	1500V DC(IEC)/DC(UL)	2.5mm², 4mm², 6mm²	Carcasă ranforsată
VOPV-07	Conector DC solar	30A	1000V DC(IEC)/DC(UL)	2.5mm², 4mm², 6mm²	Asamblare fără scule
VOPV-T3	Conector de branșament - 2 căi	50A	1500V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Diodă Schottky / Siguranță PV
VOPV-T4	Conector de branșament - 3 căi	50A	1500V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Diodă Schottky / Siguranță PV
VOPV-T5	Conector de branșament - 4 căi	50A	1500V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Diodă Schottky / Siguranță PV
VOPV-T6	Conector de branșament - 5 căi	50A	1500V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Diodă Schottky / Siguranță PV
VOPV-T7	Conector de branșament - 6 căi	50A	1500V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Diodă Schottky / Siguranță PV
VOPV-Y3	Conector de ramificație - tip Y	30A	1000V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Diodă Schottky / Siguranță PV
VOPV-Y4	Conector de ramificație - tip Y	30A	1000V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Diodă Schottky / Siguranță PV
VOPV-Y5	Conector de ramificație - Multi-Y	30A	1000V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Diodă Schottky / Siguranță PV
VOPV-30A (1000V) - SIGURANȚĂ	Conector pentru siguranțe fotovoltaice	30A	1000V DC(IEC)/800V DC(UL)	2.5mm², 4mm², 6mm²	Protecție integrată cu siguranțe

Toate modelele dispun de protecție IP67/IP2X, interval de temperatură de la -40°C la +90°C, rezistență la contact de 0,5mΩ, contacte de cupru placate cu staniu și certificare UL94-HB/UL94-V0 pentru clasa de flacără.

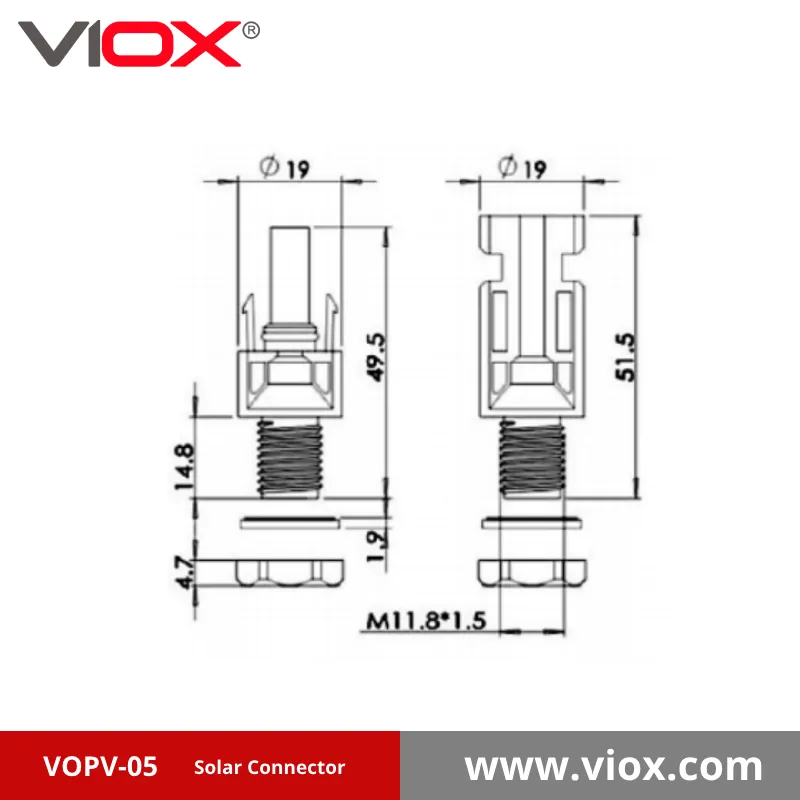

VIOX VOPV-05 Dimension

Descrierea detaliată a modelelor de conectori solari VIOX MC4

VOPV-01 și VOPV-02: Conectori DC solari standard

VOPV-01 și VOPV-02 reprezintă oferta noastră principală de conectori compatibili MC4, proiectați pentru instalații fotovoltaice solare standard de până la 1000V DC. Acești conectori prezintă fiabilitatea noastră caracteristică într-un design simplificat care facilitează instalarea rapidă, asigurând în același timp performanță pe termen lung.

Ambele modele acceptă secțiuni transversale ale cablurilor de 2,5 mm², 4 mm² și 6 mm², ceea ce le face opțiuni versatile pentru instalațiile solare rezidențiale și comerciale. Cu un curent nominal de 30A, acești conectori oferă o capacitate amplă pentru configurațiile tipice de șiruri, menținând în același timp pierderi minime de energie prin contactele lor cu rezistență redusă.

VOPV-02 oferă o ergonomie îmbunătățită cu un model de prindere ușor modificat care îmbunătățește manipularea în timpul instalării, deosebit de valoros pentru tehnicienii care lucrează cu mănuși în condiții meteorologice extreme.

VOPV-03 și VOPV-03-1: conectori DC solari de înaltă tensiune

Pe măsură ce instalațiile solare se orientează din ce în ce mai mult către sisteme cu tensiune mai mare pentru a îmbunătăți eficiența, seria VOPV-03 satisface această cerere cu o tensiune nominală impresionantă de 1500V DC. Această capacitate de tensiune mai mare permite cordoane mai lungi, reducând costurile BOS (Balance of System) și îmbunătățind economia generală a sistemului.

Modelul standard VOPV-03 menține un curent nominal de 30A, suportând în același timp cabluri cu dimensiuni de până la 10 mm². Pentru aplicațiile care necesită o capacitate de curent și mai mare, VOPV-03-1 crește până la o capacitate impresionantă de 50A, fiind ideal pentru proiectele comerciale și de utilități de mari dimensiuni, unde minimizarea punctelor de conectare este avantajoasă.

VOPV-04 și VOPV-05: Conectori cu factor de formă specializat

VOPV-04 are un design compact care excelează în spații de instalare înguste, menținând în același timp compatibilitatea deplină cu conexiunile standard MC4. Această amprentă de economisire a spațiului este deosebit de valoroasă în instalațiile rezidențiale, unde estetica și constrângerile de spațiu sunt considerente importante.

Modelul nostru VOPV-05 introduce o opțiune de montare pe panou care facilitează tranzițiile curate, profesionale prin incinte, cutii de combinare și alte componente ale sistemului. Acest design specializat elimină nevoia de presetupe pentru cabluri în multe aplicații, reducând potențialele puncte de scurgere și simplificând procesul de instalare.

VOPV-06 și VOPV-07: conectori DC cu performanțe avansate

VOPV-06 combină capacitatea de 1500V cu un design al carcasei ranforsat care oferă protecție mecanică suplimentară în medii cu stres ridicat, cum ar fi sistemele cu montare la sol și de urmărire, unde conectorii pot fi supuși unor forțe fizice mai mari.

Modelul nostru VOPV-07 pune accentul pe eficiența instalării cu un design inovator de asamblare fără scule care reduce timpul de instalare, menținând în același timp conexiunea sigură pentru care VIOX Electric este cunoscut. Această caracteristică de economisire a timpului este deosebit de valoroasă pentru proiectele la scară largă, unde numeroasele conexiuni multiplică chiar și câștigurile mici de eficiență.

Seria de conectori de branșament: Modele VOPV-T și VOPV-Y

Seria de conectori de branșament VIOX revoluționează conexiunile paralele în sistemele fotovoltaice solare:

• VOPV-T3 până la VOPV-T7: Acești conectori cu ramificație în T oferă 2 până la 6 puncte de conectare de la o singură intrare, permițând configurații eficiente de cablare în paralel fără cutii de joncțiune. Cu valori nominale ale curentului de 50A și ale tensiunii de 1500V DC (IEC)/800V DC (UL), acești conectori pot gestiona un debit de putere substanțial, încorporând în același timp dioda Schottky sau protecția fuzibilă PV pentru siguranță suplimentară.
• VOPV-Y3 până la VOPV-Y5: Conectorii noștri Y-branch oferă topologii de conectare versatile pentru cerințe de instalare specializate. VOPV-Y3 oferă o configurație clasică Y-split, în timp ce VOPV-Y4 oferă un aranjament unic de 120° care minimizează stresul cablului. Configurația multi-Y VOPV-Y5 permite conexiuni paralele multiple într-un factor de formă compact, ideal pentru înlocuirea combinatorului în aplicații retrofit.

VOPV-30A(1000V)-FUSE: Soluție de siguranță integrată

Conectorul VOPV-30A(1000V)-FUSE integrează protecția la supracurent direct în corpul conectorului, eliminând nevoia de suporturi separate pentru siguranțe în multe aplicații. Acest design inovator nu numai că economisește spațiu și timp de instalare, dar îmbunătățește și fiabilitatea sistemului prin reducerea numărului de puncte potențiale de defecțiune.

Cu compatibilitate MC4 completă și o capacitate nominală de 30A, acest conector păstrează toate caracteristicile de mediu și de performanță ale conectorilor noștri standard, adăugând în același timp funcționalități de siguranță critice care pot preveni defecțiunile catastrofale în caz de defecțiuni.

Aplicații pentru VIOX MC4 Solar Connectors

Conectorii solari VIOX MC4 excelează în întregul spectru de aplicații fotovoltaice:

Instalații solare rezidențiale

Modelele noastre standard VOPV-01, VOPV-02 și VOPV-04 sunt perfect potrivite pentru sistemele rezidențiale pe acoperiș, oferind fiabilitatea pe care proprietarii o cer pentru sistemele care le vor proteja investiția timp de decenii. Designul lor compact și caracteristicile de instalare simplă le fac favorite în rândul instalatorilor rezidențiali axați pe eficiență și estetică.

Sisteme comerciale și industriale

Pentru aplicațiile comerciale, seriile noastre VOPV-03, VOPV-06 și seriile de conectori de ramificație oferă capacitățile de tensiune și curent mai mari necesare pentru sistemele mai mari. Beneficiile de economisire a forței de muncă ale conectorilor noștri de ramificație sunt deosebit de valoroase în instalațiile comerciale, unde șirurile paralele multiple reduc semnificativ timpul de instalare și costurile materialelor.

Ferme solare la scară utilitară

Dezvoltatorii de utilități se bazează pe conectorii noștri de mare curent VOPV-03-1 și pe gama cuprinzătoare de conectori de branșament pentru a optimiza implementările solare masive. Durabilitatea extremă și cerințele minime de întreținere ale conectorilor VIOX oferă fiabilitatea pe termen lung care este esențială pentru economia utilităților, în timp ce opțiunile noastre cu siguranțe fuzibile oferă protecția avansată pe care o cer aceste active energetice esențiale.

Aplicații specializate

Dincolo de instalațiile standard, conectorii VIOX MC4 deservesc numeroase aplicații specializate:

• Rețele solare plutitoare: Clasificarea IP67 face ca conectorii noștri să fie ideali pentru provocările unice ale instalațiilor pe bază de apă.
• Instalații în deșert: Toleranța la temperaturi extreme asigură o performanță fiabilă chiar și în condiții de arșiță.
• Soluții solare mobile: Rezistența la vibrații a conectorilor noștri și mecanismele de blocare sigură mențin conexiunile în sistemele portabile și integrate în vehicule.
• Solar agricol: Rezistența la amoniac și alte substanțe chimice agricole protejează conexiunile în mediul agricol.

Instrucțiuni de instalare pentru o performanță optimă

În timp ce conectorii solari VIOX MC4 sunt proiectați pentru o instalare simplă, respectarea acestor bune practici asigură fiabilitate și performanță maximă:

1. Pregătirea corectă a cablului: Decupați întotdeauna cablurile exact în conformitate cu indicatorii marcați pe corpul conectorului, de obicei 7-8 mm.
2. Tehnica de sertizare: Utilizați numai unelte de sertizare aprobate, calibrate pentru dimensiunea specifică a cablului, pentru a obține compresia optimă pentru fiabilitate pe termen lung.
3. Verificarea conexiunii: Ascultați întotdeauna "clicul" audibil care confirmă angajarea corectă a mecanismului de blocare, apoi trageți ușor pentru a verifica siguranța.
4. Considerații privind poziționarea: Orientați conectorii pentru a minimiza expunerea directă la lumina soarelui, atunci când este posibil, și evitați locațiile în care apa s-ar putea aduna în jurul conexiunii.
5. Eliberarea tensiunii: Asigurați un suport adecvat pentru cabluri în apropierea conectorilor pentru a preveni solicitările mecanice care ar putea compromite conexiunea în timp.
6. Protecție în timpul instalării: Păstrați capacele de protecție la locul lor până la conectarea finală pentru a preveni contaminarea cu praf, umiditate sau alte reziduuri.

Instalatorii profesioniști preferă conectorii VIOX MC4 deoarece aceste elemente de proiectare bine gândite simplifică respectarea celor mai bune practici, rezultând în instalații mai rapide cu mai puține rechemări.

Calitate și certificare: Angajamentul VIOX față de excelență

VIOX Electric menține un control riguros al calității pe tot parcursul procesului nostru de fabricație, supunând fiecare lot de conectori MC4 unor teste complete care depășesc standardele din industrie:

• Testare electrică: 100% testarea rezistenței de contact și a rezistenței de izolare.
• Ciclism de mediu: Teste de îmbătrânire accelerată simulând zeci de ani de expunere la mediu.
• Durabilitate mecanică: Testarea ciclurilor de conectare/de deconectare mult peste cerințele de serviciu preconizate.
• Performanță termică: Ciclism de putere sub sarcină pentru a verifica performanța stabilă sub stres termic.

Conectorii noștri MC4 sunt în conformitate cu toate standardele internaționale relevante:

• IEC 62852 (conectori pentru aplicații de curent continuu în sisteme fotovoltaice)
• UL 6703 (conectori pentru utilizare în sisteme fotovoltaice)
• Certificare TÜV pentru aplicații de 1000V și 1500V
• Conformitate RoHS și REACH pentru siguranța mediului

Acest portofoliu cuprinzător de certificări asigură că conectorii VIOX MC4 îndeplinesc sau depășesc toate cerințele pentru instalațiile solare globale, simplificând procesele de aprobare pentru proiectanții și instalatorii de sisteme.

Întrebări frecvente despre conectorii solari MC4

Ce face ca conectorii MC4 să fie diferiți de alte tipuri de conectori?

Conectorii MC4 au devenit standardul industriei datorită combinației lor de mecanisme de blocare sigure, protecție împotriva mediului și capacități de conectare/deconectare fără scule. Spre deosebire de conectorii electrici generici, conectorii MC4 sunt proiectați special pentru cerințele unice ale sistemelor fotovoltaice, inclusiv rezistența la UV, toleranța la temperaturi extreme și protecția împotriva inversării polarității.

Care este durata de viață preconizată a conectorilor VIOX MC4?

Conectorii VIOX MC4 sunt proiectați pentru o durată de viață egală sau mai mare decât cea a panourilor solare moderne - de obicei peste 25 de ani atunci când sunt instalați în conformitate cu instrucțiunile. Testele noastre de îmbătrânire accelerată simulează zeci de ani de expunere la mediu pentru a asigura longevitatea în condiții reale.

Conectorii VIOX MC4 pot fi utilizați cu componente ale altor producători?

Conectorii VIOX MC4 sunt proiectați pentru a fi complet compatibili cu interfețele MC4 standard din industrie. Cu toate acestea, pentru siguranță și performanță optime, vă recomandăm să utilizați perechi potrivite de la același producător, atunci când este posibil. Verificați întotdeauna compatibilitatea atunci când amestecați mărci și verificați codurile electrice locale, deoarece unele jurisdicții au cerințe specifice cu privire la împerecherea conectorilor.

Ce dimensiuni de cablu pot fi utilizate cu conectorii VIOX MC4?

Conectorii noștri standard acceptă cabluri de 2,5 mm², 4 mm² și 6 mm², în timp ce modelele selectate precum VOPV-03 și VOPV-03-1 acceptă cabluri mai mari de 10 mm² pentru aplicații cu curent ridicat. Fiecare conector este marcat în mod clar cu compatibilitatea dimensiunii cablului pentru a preveni erorile de instalare.

Cum pot verifica conectorii VIOX MC4 autentici?

Conectorii VIOX autentici prezintă logo-ul nostru distinct de turnare, numerotare serială unică și ambalaj specializat. Pentru a asigura autenticitatea, achiziționați numai prin intermediul distribuitorilor VIOX autorizați sau direct de la VIOX Electric. Conectorii contrafăcuți pot prezenta riscuri grave de siguranță și, de obicei, nu au durabilitatea și performanța produselor originale.

Concluzie: Avantajul VIOX în conectivitatea solară MC4

În industria solară care evoluează rapid, tehnologia de conectare rămâne o bază esențială pentru performanța și longevitatea sistemului. Gama cuprinzătoare de conectori solari MC4 de la VIOX Electric oferă fiabilitatea, versatilitatea și inovația pe care profesioniștii din domeniul solar le solicită.

De la conectorii standard de curent continuu din seria VOPV la opțiunile specializate de branșare și fuzibile, fiecare produs reflectă angajamentul nostru neclintit față de excelența în inginerie și designul orientat către client. Indiferent dacă instalați un sistem rezidențial pe acoperiș sau dezvoltați o fermă solară la scară largă, conectorii VIOX MC4 oferă încrederea care vine din faptul că știți că conexiunile dvs. vor funcționa perfect timp de decenii.

Alegeți VIOX pentru următoarea dvs. instalație solară și experimentați diferența pe care o face conectivitatea superioară în performanța sistemului, eficiența instalației și fiabilitatea pe termen lung. Contactați echipa noastră tehnică astăzi pentru a discuta despre cerințele dvs. specifice și descoperiți de ce instalatorii de sisteme solare de top din întreaga lume au încredere în VIOX Electric pentru conexiunile lor critice.

Toate specificațiile și caracteristicile descrise aici pot fi modificate fără notificare prealabilă, ca parte a programului de îmbunătățire continuă a produselor VIOX Electric. Vă rugăm să consultați documentația curentă a produsului pentru cele mai recente specificații.
