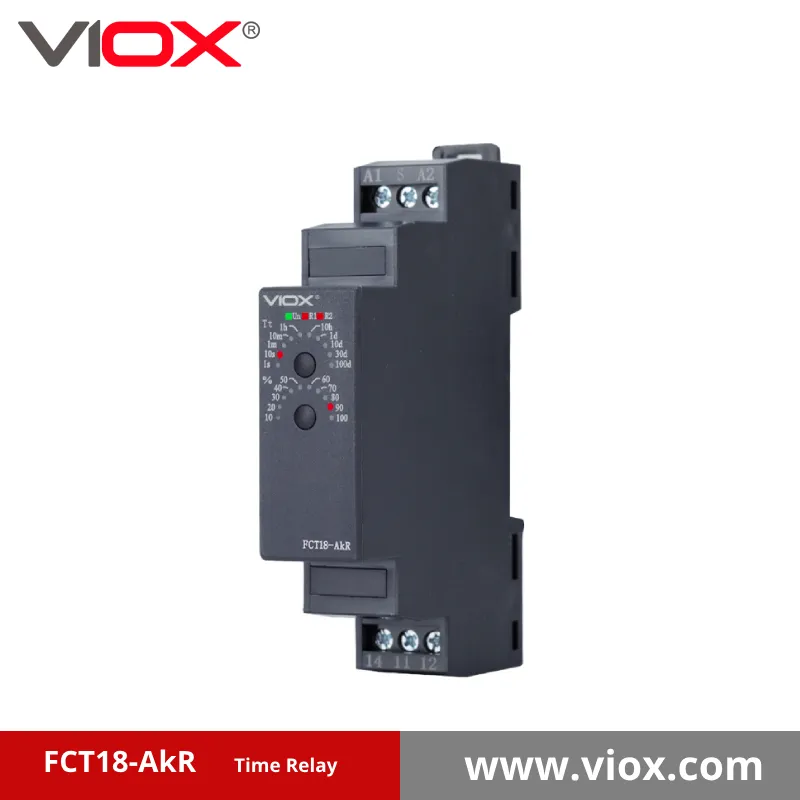

VIOX FCT18-AKR Pulsvertraagd tijdrelais met stuursignaal

De VIOX FCT18-AKR Pulsvertraagde timerrelais biedt een nauwkeurige AAN-vertragingstiming die wordt geactiveerd door een opgaand flanksignaal. Heeft een opmerkelijk groot bereik van 0,1s-100 dagen, <0,5% fout, NPN/PNP aansturing, 1/2 SPDT contacten, DIN rail montage en universele AC/DC 12-240V voeding. Voor veeleisende industriële toepassingen.

Stuur uw vereisten, wij zullen u binnen 12 uur een offerte geven

Inleiding

De VIOX FCT18-AKR is een zeer nauwkeurig timerrelais met pulsvertraging, ontworpen voor industriële automatiseringssystemen die een nauwkeurige tijdsregeling vereisen. Met zijn ON-delay (stijgende flank triggering) functionaliteit biedt dit timerrelais een betrouwbare werking voor een groot aantal toepassingen waar een nauwkeurige timing van cruciaal belang is. De FCT18-AKR onderscheidt zich door zijn uitzonderlijke veelzijdigheid, met tijdbereiken van slechts 0,1 seconde tot wel 100 dagen, waardoor hij geschikt is voor zowel snel reagerende processen als tijdafhankelijke bewerkingen op lange termijn.

Belangrijkste functies en voordelen

Veelzijdige Timing-functie

VIOX FCT18-AKR Pulsvertraagd tijdrelais met stuursignaal-timingfunctie

De FCT18-AKR werkt als een ON-delay timer met opgaande flanktriggering, waarbij de werkingstijd precies geregeld wordt door de S (signaal)-ingang. Wanneer de Un (voeding) wordt aangesloten en het S-signaal wordt geactiveerd, wordt het relais R geactiveerd nadat de vooraf ingestelde tijd T verstreken is. Deze timingfunctie is ideaal voor toepassingen die een vertraagde activering van apparatuur of processen vereisen.

Breed tijdbereik selecteren

Een van de meest indrukwekkende aspecten van de FCT18-AKR is zijn uitgebreide tijdbereikflexibiliteit:

VIOX FCT18-AKR Pulsvertraagd tijdrelais met stuursignaal tijdsinstelling

  • 0.1-1s: Voor toepassingen met een snelle respons
  • 1-10s: Ideaal voor korte procesvertragingen
  • 0.1-1m: Perfect voor timing op basis van minuten
  • 1-10m: Geschikt voor processen van gemiddelde duur
  • 0,1-1 uur: Voor operaties op uurbasis
  • 1-10 uur: Uitgebreide uurregeling
  • 0,1-1dag: Dagelijkse cyclus
  • 1-10 dagen: Vereisten voor meerdaagse timing
  • 3-30 dagen: Maandelijkse operationele cycli
  • 10-100 dagen: Verlengde lange termijn timing

Dankzij deze opmerkelijke reeks zijn er niet langer meerdere tijdrelais nodig in systemen met verschillende timingvereisten, wat het voorraadbeheer vereenvoudigt en de kosten verlaagt.

Aanpasbare verhoudingsinstelling

De FCT18-AKR heeft een nauwkeurige verhoudingsaanpassing van 10% tot 100% (in stappen van 5%), waardoor de timingperiode binnen elk geselecteerd bereik nauwkeurig kan worden afgesteld. Dit precisieniveau zorgt ervoor dat het relais kan worden gekalibreerd om te voldoen aan de exacte timingvereisten voor elke toepassing.

VIOX FCT18-AKR Pulsvertraagd tijdrelais met stuursignaalverhoudingsinstelling

Compatibiliteit universele voeding

Met een breed voedingsbereik van 12V tot 240V AC/DC biedt de FCT18-AKR uitzonderlijke installatieflexibiliteit, waardoor hij compatibel is met vrijwel elk industrieel voedingssysteem wereldwijd. Deze universele voedingsmogelijkheid vermindert de voorraadbehoefte en vereenvoudigt de specificatie.

Betrouwbare prestaties

De FCT18-AKR is ontworpen met het oog op betrouwbaarheid:

  • Tijdfout minder dan 0,5%
  • Tijdsafwijking van slechts 0,1%
  • Herhalingsnauwkeurigheid van 0,5%
  • Sterk anti-interferentievermogen voor stabiele werking in omgevingen met veel elektrische ruis

Eenvoudige installatie en instelling

Installatie en configuratie zijn eenvoudig:

  • Eenvoudige instelling van tijd en verhouding met de intuïtieve draaiknoppen
  • Montage op DIN-rail (compatibel met EN/IEC 60715)
  • Duidelijke bedradingsschema's op de zijkant van het product
  • Compacte afmetingen: 90 mm × 18 mm × 64 mm

Duurzaam ontwerp

De FCT18-AKR is gebouwd voor industriële omgevingen en biedt:

  • Bedrijfstemperatuurbereik van -20°C tot +60°C (-40°F tot +85°F)
  • Temperatuurcoëfficiënt van 0,05%/°C bij 20°C (0,05%/°F bij 68°F)
  • Mechanische levensduur van 1×10⁷ bewerkingen
  • Elektrische levensduur van 1×10⁵ bewerkingen
  • IP20-beschermingsgraad
  • Vervuilingsniveau 2

Technische specificaties

Modelidentificatie

De FCT18-AKR productcode is als volgt opgebouwd:

FCT18-AkR X Y Z

Waar:

  1. Functie: AkR - AAN-vertragingstijdfunctie
  2. Type uitvoer:
    • 1: 1CO-contact (1 SPDT)
    • 2: 2CO contacten (2 SPDT)
  3. Voedingsspanning:
    • A: AC 230V
    • D: DC 24V
    • W: AC/DC 12-240V
  4. Stuursignaal:
    • N: NPN
    • P: PNP

Gedetailleerde specificaties

Parameter FCT18-AkR1 FCT18-AkR2
Ingangsaansluiting A1-A2 A1-A2
Spanningsbereik AC 230V / DC24V / AC/DC 12-240V AC 230V / DC24V / AC/DC 12-240V
Stroomverbruik AC 3,5 VA / DC 2,0 W AC 3,5 VA / DC 2,0 W
Spanningstolerantie -15% ~ +10% -15% ~ +10%
Voedingsindicatie Groene LED Groene LED
Relaisindicatie Rode LED Rode LED
Tijdbereiken 0,1s-100days 0,1s-100days
Tijdinstelling Knop Knop
Tijdsafwijking 0.1% 0.1%
Nauwkeurigheid herhalen 0.5% 0.5%
Temperatuurcoëfficiënt 0,05%/°C, bij 20°C (0,05%/°F, bij 68°F) 0,05%/°C, bij 20°C (0,05%/°F, bij 68°F)
Uitgangscontact 1*SPDT 2*SPDT
Nominale stroom 1*16A 2*16A
Mechanische levensduur 1*10⁷ 1*10⁷
Elektrische levensduur 1*10⁵ 1*10⁵
Omgevingstemperatuur -20 ... +60°C / -40 ... +85°C -20 ... +60°C / -40 ... +85°C
Montage DIN rail EN/IEC 60715 DIN rail EN/IEC 60715
IP-classificatie IP20 IP20
Striplengte 7 mm (0,28 inch) 7 mm (0,28 inch)
Geïnstalleerde hoogte ≤2200m ≤2200m
Verontreinigingsniveau 2 2
Maximale kabelgrootte AWG13-20 0,4N-m AWG13-20 0,4N-m
Afmeting 90mm*18mm*64mm 90mm*18mm*64mm
Gewicht ongeveer 90g ongeveer 90g
Normen GB/T 14048.5, IEC60947-5-1, EN6812-1 GB/T 14048.5, IEC60947-5-1, EN6812-1

Bedradingsconfiguraties

De FCT18-AKR kan bedraad worden in zowel NPN- als PNP-configuraties:

VIOX FCT18-AKR Pulsvertraagd tijdrelais met stuursignaalbedrading

NPN-configuratie

  • Sluit de voeding aan op aansluitklemmen Un
  • Sluit het besturingssignaal S
  • Uitgangsaansluitingen: OA1 (DC+ / AC L) en OA2 (DC- / AC N)
  • Aansluitklemmen: 11, 12, 14, 21, 22, 24

PNP-configuratie

  • Sluit de voeding aan op aansluitklemmen Un
  • Sluit het besturingssignaal S
  • Uitgangsaansluitingen: OA1 (DC+ / AC L) en OA2 (DC- / AC N)
  • Aansluitklemmen: 11, 12, 14, 21, 22, 24

Afmeting

VIOX FCT18-AKR Pulsvertraagd tijdrelais met stuursignaalafmeting

Toepassingen

Het FCT18-AKR pulsvertraagde timerrelais is ideaal voor een groot aantal industriële en commerciële toepassingen:

Productie Automatisering

  • Transportsystemen met getimede werking
  • Opeenvolgende machinebewerkingen
  • Timingcontrole productielijn
  • Coördinatie assemblagelijnproces

Gebouwbeheer

  • Tijdsregeling HVAC-systeem
  • Systemen voor verlichtingsbeheer
  • Vertragingen bij het in- en uitgaan van het beveiligingssysteem
  • Timing pomp- en motorregeling

Energiebeheer

  • Stroomsequentie voor het opstarten van apparatuur
  • Tijdstip van afschakelen
  • Generator opstartvolgorde
  • Tijdcycli voor energiebesparing

Waterbehandeling

  • Timing pompcyclus
  • Timing filtersysteem
  • Vertraging bij chemische dosering
  • Spoelcyclusregeling

Landbouw

  • Systemen voor timing van irrigatie
  • Tijdstip voederapparatuur
  • Timing voor klimaatregeling in de kas
  • Timing aquacultuursysteem

Algemene industriële toepassingen

  • Starttiming motor
  • Opvolging van processen
  • Tijdgerelateerde veiligheidsvergrendelingen
  • Opwarmvertraging voor apparatuur

Installatie- en installatiehandleiding

Montage-instructies

  1. Monteer de FCT18-AKR op een standaard DIN-rail van 35 mm volgens EN/IEC 60715.
  2. Zorg voor voldoende ventilatie rond het apparaat.
  3. Installeer voor optimale prestaties op een plaats die vrij is van overmatige trillingen, stof en corrosieve gassen.

Bedradingsstappen

  1. Strip draden tot 7 mm lengte.
  2. Sluit de voeding aan op de A1-A2-polen.
  3. Sluit het besturingssignaal aan op de S-aansluiting.
  4. Sluit uitvoerapparaten aan op de juiste contactklemmen.
  5. Zorg ervoor dat alle verbindingen stevig vastzitten.

Procedure voor tijdinstelling

  1. Selecteer het juiste tijdbereik met de hoofdkeuzeknop.
  2. Verfijn de tijdwaarde met de instelknop voor de ratio (10%-100%).
  3. Sluit de voeding aan en controleer de goede werking door de LED-indicatoren te controleren.

Tips voor probleemoplossing

Relais wordt niet geactiveerd

  • Controleer de voedingsaansluitingen en de spanning.
  • Controleer of het besturingssignaal goed is aangesloten.
  • Zorg ervoor dat de tijdinstelling geschikt is voor de toepassing.
  • Controleer op losse aansluitklemmen.

Onnauwkeurigheid in timing

  • Controleer of de bedrijfstemperatuur binnen het gespecificeerde bereik ligt.
  • Controleer of er elektromagnetische storingsbronnen in de buurt zijn.
  • Zorg voor spanningsstabiliteit binnen gespecificeerde tolerantie.
  • Herkalibreer de tijdsinstellingen indien nodig.

LED-indicatoren werken niet

  • Controleer de voedingsaansluitingen.
  • Controleer of de spanning binnen het gespecificeerde bereik ligt.
  • Neem contact op met ondersteuning als de indicatoren niet werken.

Onderhoud en verzorging

De FCT18-AKR is ontworpen voor minimaal onderhoud. Echter, voor optimale prestaties:

  • Controleer regelmatig of de aansluitklemmen goed vastzitten.
  • Houd het apparaat vrij van stof en vuil.
  • Werken binnen gespecificeerde omgevingscondities.
  • Registreer de timingprestaties regelmatig om eventuele afwijkingen te detecteren.

Naleving en certificering

Het timerrelais FCT18-AKR is vervaardigd in overeenstemming met:

  • GB/T 14048.5
  • IEC60947-5-1
  • EN6812-1

Deze normen garanderen betrouwbare prestaties, elektrische veiligheid en elektromagnetische compatibiliteit.

Garantie en ondersteuning

VIOX staat achter de FCT18-AKR met uitgebreide garantiedekking en technische ondersteuning. Voor gedetailleerde informatie over garantie en technische ondersteuning kunt u contact opnemen met onze klantenservice of onze website bezoeken.

Conclusie

Het VIOX FCT18-AKR pulsvertraagd timerrelais is de ideale oplossing voor toepassingen die een nauwkeurige tijdregeling met veelzijdige bereikopties vereisen. Het brede werkspanningsbereik, de uitzonderlijke nauwkeurigheid en het robuuste industriële ontwerp maken het relais geschikt voor veeleisende omgevingen in verschillende industrieën. Of uw toepassing nu millisecondeprecisie of meerdaagse timingcycli vereist, de FCT18-AKR levert betrouwbare prestaties om uw systemen soepel te laten werken.

Voor meer informatie over de VIOX FCT18-AKR of om uw specifieke toepassingsvereisten te bespreken, kunt u contact opnemen met ons technische ondersteuningsteam dat u deskundig advies kan geven over implementatie en configuratie.
