TB7760 Keramisch aansluitblok
De VIOX TB7760 keramische aansluitblok biedt een 7-in-7-uit, 60A ontwerp voor industriële stroomverdeling met hoge stroomsterkte. Met een hittebestendigheid van 750°C is hij ideaal voor zware machines en motorsystemen. Vertrouw op VIOX voor robuuste, compacte oplossingen in veeleisende industriële omgevingen.
Stuur uw vereisten, wij zullen u binnen 12 uur een offerte geven
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
De TB7760 keramische aansluitblok is een eersteklas oplossing voor stroomverdeling met hoge stroomsterkte, speciaal ontworpen voor veeleisende industriële toepassingen die een aanzienlijke stroomcapaciteit vereisen over meerdere aansluitpunten. Deze professionele klem van 7 posities combineert een uitzonderlijke stroomsterkte van 60 A met superieure thermische stabiliteit en uitstekende elektrische isolatie-eigenschappen, waardoor het de ideale keuze is voor ingenieurs en elektriciens die werken aan zware industriële systemen waar betrouwbaarheid en veiligheid van de aansluitingen kritische vereisten zijn.
Geavanceerd ontwerp met hoge stroomsterkte voor zware toepassingen
De TB7760 heeft een nauwkeurig ontworpen 7-in-7-uit configuratie die geoptimaliseerd is voor industriële toepassingen met hoge stromen. Vervaardigd van hoogfrequent keramisch materiaal levert deze klem superieure isolatie-eigenschappen die aanzienlijk beter presteren dan conventionele kunststof alternatieven in omgevingen met hoge temperaturen en hoge stromen. De keramische behuizing garandeert volledige weerstand tegen veroudering, barsten en vervorming, zelfs onder extreme temperatuursomstandigheden tot 750°C. Dit garandeert stabiliteit en veiligheid op lange termijn voor uw meest veeleisende elektrische verbindingen.
Elke klem bevat veertien nauwkeurig ontworpen aansluitpunten met stevige koperen geleiders voor optimale elektrische prestaties en M5-compatibele schroefklemmen van zwaar geplateerd metaal. De blootliggende metalen geleiderplaten zorgen voor een verbeterde stroomcapaciteit en warmteafvoer, en garanderen een consistent elektrisch contact over alle zeven circuits onder hoge stroombelastingen waarbij de integriteit van de verbinding absoluut essentieel is.
Belangrijkste kenmerken en technische voordelen
- Superieure stroomcapaciteit: 60 A nominaal per positie biedt uitzonderlijke capaciteit voor veeleisende industriële stroomtoepassingen
- Geoptimaliseerd ontwerp met zeven posities: Configuratie met zeven posities biedt ideale balans tussen aansluitcapaciteit en gebruik van paneelruimte
- Verbeterd breedteprofiel: 35 mm breedte biedt verbeterde stabiliteit en warmteafvoer voor toepassingen met hoge stromen
- Blootliggende geleidingsplaten: Verbeterd metalen geleiderontwerp maximaliseert stroomcapaciteit en thermische prestaties
- M5 Schroef Compatibiliteit: Zware M5-schroefklemmen zorgen voor veilige verbindingen met geleiders met een grotere diameter
- Superieure temperatuurbestendigheid: Keramische constructie is bestand tegen continu gebruik bij temperaturen tot 750°C, wat veel verder gaat dan de mogelijkheden van kunststof klemmenblokken
- Uitstekende elektrische isolatie: Keramisch materiaal biedt uitzonderlijke diëlektrische sterkte en voorkomt stroomlekkage tussen aangrenzende posities
- Vlamvertragend: Natuurlijk vuurbestendig materiaal elimineert het risico van ontsteking of vlamverspreiding in kritieke installaties met hoge stroomsterkte
- Chemische weerstand: Ongevoelig voor oliën, oplosmiddelen en de meeste industriële chemicaliën, waardoor duurzaamheid in zware omgevingen gegarandeerd is
Technische specificaties
| Type model | Configuratie | Huidige waardering | Lengte | Breedte | Hoogte | Type schroef | Montageafstand |
|---|---|---|---|---|---|---|---|
| TB121240 | 12-in 12-uit | 40A | 183 mm | 24 mm | 21 mm | M5 | 165 mm |
| TB101040 | 10-in 10-uit | 40A | 160 mm | 24 mm | 21 mm | M5 | 144 mm |
| TB8840 | 8-in 8-uit | 40A | 141,5 mm | 34,8 mm | 24,6 mm | M3 | 95 mm |
| TB7760 | 7-in 7-uit | 60A | 135 mm | 35 mm | 19 mm | M5 | 123 mm |
| TB6640 | 6-in 6-uit | 40A | 98 mm | 24 mm | 20 mm | M3 | 88 mm |
| TB4460 | 4-in 4-uit | 60A | 86 mm | 33,5 mm | 19,5 mm | M5 | 75 mm |
| TB4440 | 4-in 4-uit | 40A | 63 mm | 23,8 mm | 16,8 mm | M3 | 55,5 mm |
| TB3340 | 3-in 3-uit | 40A | 55,5 mm | 25 mm | 13,6 mm | M3 | 48 mm |
| TB2260 | 2-in 2-uit | 60A | 43,3 mm | 30 mm | 18,3 mm | M5 | 34 mm |
TB7760 Gedetailleerde specificaties:
- Modelnummer: TB7760
- Configuratie: 7-in, 7-uit (14 aansluitpunten)
- Huidige waardering: 60 A per positie

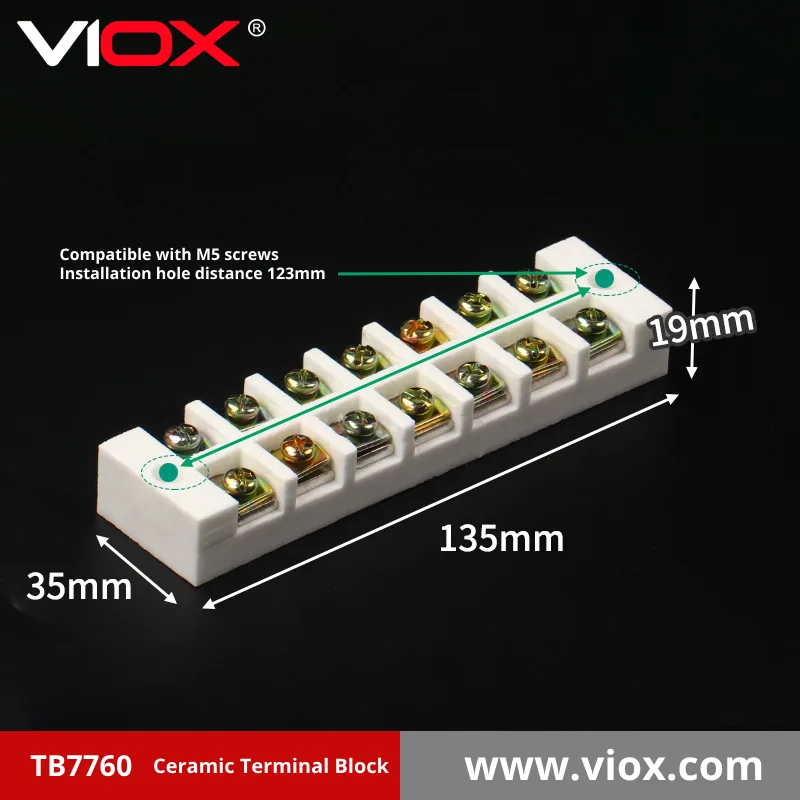

- Afmetingen: 135 mm (L) × 35 mm (B) × 19 mm (H)
- Materiaal behuizing: Hoogfrequent keramiek
- Materiaal geleider: Zware koperen kern met geplateerde afwerking
- Type schroef: M5
- Montageafstand: 123 mm hart op hart
- Compatibele draadsoorten: Geschikt voor zowel zachte als harde draden
- Maximale bedrijfstemperatuur: 750°C
- Diëlektrische sterkte: 4kV
- Isolatieweerstand: >2000MΩ bij 500VDC
- Spanningswaarde: 600 V AC/DC
Industriële toepassingen met hoge stromen
De TB7760 keramische aansluitblok is speciaal ontworpen voor veeleisende industriële toepassingen die een aanzienlijke stroomcapaciteit vereisen:
- Zware machines: Stroomverdeling in industriële productieapparatuur die hogere stromen vereist
- Industriële motoren: Aansluitpunten voor grotere industriële motoren en motorbesturingssystemen
- Stroomverdelingspanelen: Hoge-stroomverdeling in industriële elektrische panelen
- Industriële verwarmingssystemen: Aansluitingen voor krachtige verwarmingselementen in industriële ovens en ovens
- Lasapparatuur: Stroomaansluitingen in industriële lasmachines
- Zwaar materieel: Elektrische systemen in bouw- en mijnbouwapparatuur
- Transportsystemen: Stroomverdeling in spoorweg- en zware transporttoepassingen
- Industriële generatoren: Aansluitpunten in stroomopwekkings- en distributiesystemen
Richtlijnen voor professionele installatie
Volg deze speciale richtlijnen voor optimale prestaties en betrouwbaarheid in toepassingen met hoge stromen:
- Bevestig stevig op een schoon, vlak oppervlak met behulp van de meegeleverde bevestigingsgaten van 123 mm
- Zorg voor minimaal 30 mm vrije ruimte rond het aansluitblok voor een goede warmteafvoer
- Gebruik geleiders met de juiste afmetingen voor 60 A-toepassingen (meestal 6-10 mm²).
- Strip draden op de juiste lengte (meestal 10-12 mm)
- Draai de M5-klemschroeven volledig los voordat u de draden plaatst
- Plaats geleiders volledig in de aansluitopeningen
- Draai M5-schroeven vast met een koppel van 2,0-2,5 N-m.
- Controleer de verbinding door visuele inspectie en mechanische testen
- Uitgebreide circuitlabeling implementeren voor toekomstig onderhoud
- Plan periodieke inspectie en opnieuw aandraaien als onderdeel van het onderhoudsprotocol
Het voordeel van de TB7760: Hoge stroomprestaties in een compact ontwerp
Voor industriële toepassingen die een aanzienlijke stroomcapaciteit vereisen in een compact multi-positie formaat, biedt de TB7760 keramische aansluitblok een uitzonderlijke balans tussen prestaties en efficiëntie. De configuratie met zeven posities en een nominale stroomsterkte van 60 A per positie biedt de capaciteit die nodig is voor veeleisende industriële toepassingen, terwijl er minder paneelruimte nodig is dan bij grotere modellen. De keramische constructie zorgt voor een uitzonderlijke temperatuurbestendigheid en elektrische isolatie en biedt de betrouwbaarheid die vereist is in industriële omgevingen waar de uptime van het systeem kritisch is en de onderhoudsmogelijkheden beperkt.
Met een superieure constructiekwaliteit, componenten voor zwaar gebruik en een ontwerp dat is geoptimaliseerd voor professionele installaties met hoge stromen, is de TB7760 de keuze van de veeleisende engineer voor industriële stroomdistributietoepassingen waarbij de stroomcapaciteit en betrouwbaarheid van de aansluiting niet in het geding mogen komen.
