TB4460 Keramisch aansluitblok
De VIOX TB4460 keramische klemmenstrook biedt een 4-in-4-uit, 60A ontwerp voor industriële stroomverdeling met hoge stroomsterkte. Met een hittebestendigheid van 750°C is hij ideaal voor industriële motoren en verwarmingssystemen. Vertrouw op VIOX voor compacte, betrouwbare oplossingen in veeleisende industriële omgevingen.
Stuur uw vereisten, wij zullen u binnen 12 uur een offerte geven
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
De TB4460 keramische aansluitblok is een eersteklas oplossing voor stroomverdeling met hoge stroomsterkte, speciaal ontworpen voor veeleisende industriële toepassingen die een aanzienlijke stroomcapaciteit vereisen met een matige aansluitdichtheid. Deze professionele 4-positie klem combineert een uitzonderlijke stroomsterkte van 60A met superieure thermische stabiliteit en uitstekende elektrische isolatie-eigenschappen, waardoor het de ideale keuze is voor ingenieurs en elektriciens die werken aan zware industriële systemen waar betrouwbaarheid en veiligheid van de aansluitingen onontbeerlijke vereisten zijn.
Ontwerp met hoge stroomsterkte en verbeterde efficiëntie
De TB4460 heeft een nauwkeurig ontworpen 4-in-4-uit configuratie die geoptimaliseerd is voor industriële toepassingen die een hogere stroomcapaciteit vereisen. Vervaardigd van hoogfrequent keramisch materiaal, biedt deze klem superieure isolatie-eigenschappen die aanzienlijk beter presteren dan conventionele kunststof alternatieven in omgevingen met hoge temperaturen en hoge stromen. De keramische behuizing garandeert volledige weerstand tegen veroudering, barsten en vervorming, zelfs onder extreme temperatuursomstandigheden tot 750°C. Dit garandeert langdurige stabiliteit en veiligheid voor uw meest veeleisende elektrische verbindingen.
Elke klem bevat acht nauwkeurig ontworpen aansluitpunten met stevige koperen geleiders voor optimale elektrische prestaties en M5-compatibele schroefklemmen van zwaar geplateerd metaal. De blootliggende metalen geleidingsplaten zorgen voor een verbeterde stroomcapaciteit en warmteafvoer, en garanderen een consistent elektrisch contact over alle vier de circuits onder hoge stroombelastingen waarbij de integriteit van de verbinding absoluut essentieel is.
Belangrijkste kenmerken en technische voordelen
- Superieure stroomcapaciteit: 60 A nominaal per positie biedt uitzonderlijke capaciteit voor veeleisende industriële stroomtoepassingen
- Geoptimaliseerd ontwerp met vier standen: Configuratie met vier posities biedt ideale balans tussen aansluitcapaciteit en compacte afmetingen
- Verbeterd breedteprofiel: 33,5 mm breedte biedt verbeterde stabiliteit en warmteafvoer voor toepassingen met hoge stromen
- Blootliggende geleidingsplaten: Verbeterd metalen geleiderontwerp maximaliseert stroomcapaciteit en thermische prestaties
- M5 Schroef Compatibiliteit: Zware M5-schroefklemmen zorgen voor veilige verbindingen met geleiders met een grotere diameter
- Superieure temperatuurbestendigheid: Keramische constructie is bestand tegen continu gebruik bij temperaturen tot 750°C, wat veel verder gaat dan de mogelijkheden van kunststof klemmenblokken
- Uitstekende elektrische isolatie: Keramisch materiaal biedt uitzonderlijke diëlektrische sterkte en voorkomt stroomlekkage tussen aangrenzende posities
- Vlamvertragend: Natuurlijk vuurbestendig materiaal elimineert het risico van ontsteking of vlamverspreiding in kritieke installaties met hoge stroomsterkte
- Chemische weerstand: Ongevoelig voor oliën, oplosmiddelen en de meeste industriële chemicaliën, waardoor duurzaamheid in zware omgevingen gegarandeerd is
Technische specificaties
| Type model | Configuratie | Huidige waardering | Lengte | Breedte | Hoogte | Type schroef | Montageafstand |
|---|---|---|---|---|---|---|---|
| TB121240 | 12-in 12-uit | 40A | 183 mm | 24 mm | 21 mm | M5 | 165 mm |
| TB101040 | 10-in 10-uit | 40A | 160 mm | 24 mm | 21 mm | M5 | 144 mm |
| TB8840 | 8-in 8-uit | 40A | 141,5 mm | 34,8 mm | 24,6 mm | M3 | 95 mm |
| TB7760 | 7-in 7-uit | 60A | 135 mm | 35 mm | 19 mm | M5 | 123 mm |
| TB6640 | 6-in 6-uit | 40A | 98 mm | 24 mm | 20 mm | M3 | 88 mm |
| TB4460 | 4-in 4-uit | 60A | 86 mm | 33,5 mm | 19,5 mm | M5 | 75 mm |
| TB4440 | 4-in 4-uit | 40A | 63 mm | 23,8 mm | 16,8 mm | M3 | 55,5 mm |
| TB3340 | 3-in 3-uit | 40A | 55,5 mm | 25 mm | 13,6 mm | M3 | 48 mm |
| TB2260 | 2-in 2-uit | 60A | 43,3 mm | 30 mm | 18,3 mm | M5 | 34 mm |
TB4460 Gedetailleerde specificaties:
- Modelnummer: TB4460
- Configuratie: 4-in, 4-uit (8 aansluitpunten)
- Huidige waardering: 60 A per positie

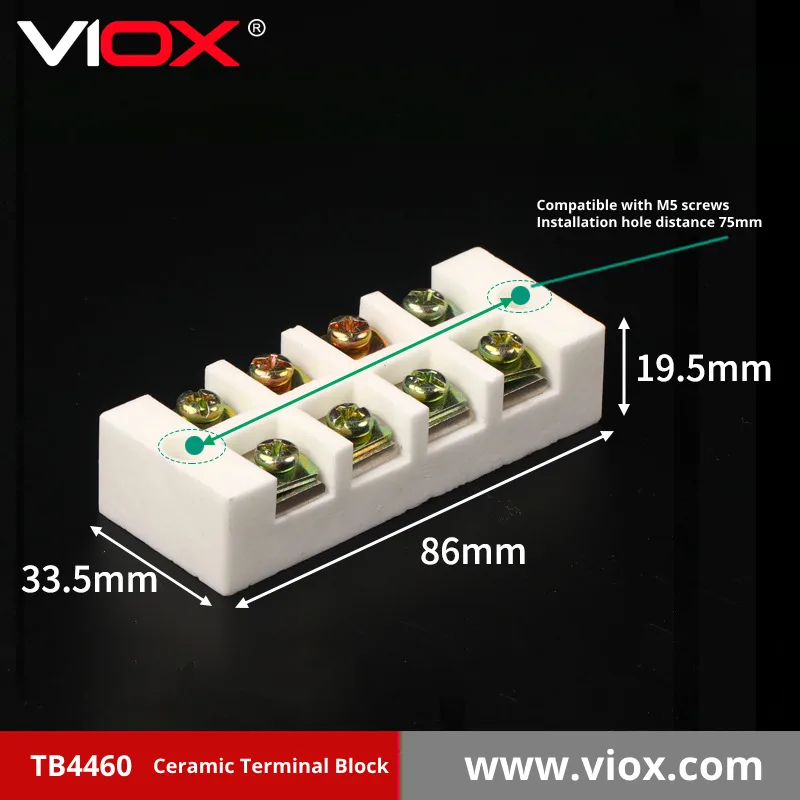

- Afmetingen: 86 mm (L) × 33,5 mm (B) × 19,5 mm (H)
- Materiaal behuizing: Hoogfrequent keramiek
- Materiaal geleider: Zware koperen kern met geplateerde afwerking
- Type schroef: M5
- Montageafstand: 75 mm hart op hart
- Compatibele draadsoorten: Geschikt voor zowel zachte als harde draden
- Maximale bedrijfstemperatuur: 750°C
- Diëlektrische sterkte: 4kV
- Isolatieweerstand: >2000MΩ bij 500VDC
- Spanningswaarde: 600 V AC/DC
Industriële toepassingen met hoge stromen
De TB4460 keramische aansluitblok is speciaal ontworpen voor toepassingen die een aanzienlijke stroomcapaciteit vereisen met een matige aansluitdichtheid:
- Industriële motoren: Voedingsaansluitingen voor middelgrote tot grote industriële motoren
- Stroomverdelingspanelen: Hoge-stroomverdeling in industriële elektrische panelen
- Industriële verwarming: Aansluitingen voor verwarmingselementen in industriële ovens en ovens
- Zware machines: Stroomverdeling in productie- en verwerkingsapparatuur
- Lasapparatuur: Stroomaansluitingen in industriële lassystemen
- HVAC-systemen: Hoge-stroomaansluitingen in industriële verwarmings- en koelapparatuur
- Koeling: Stroomverdeling in industriële koelsystemen
- Transportsystemen: Voedingsaansluitingen in spoorweg- en zware transporttoepassingen
Richtlijnen voor professionele installatie
Volg deze speciale richtlijnen voor optimale prestaties en betrouwbaarheid in toepassingen met hoge stromen:
- Bevestig stevig op een schoon, vlak oppervlak met behulp van de meegeleverde 75 mm montagegaten
- Zorg voor minimaal 30 mm vrije ruimte rond het aansluitblok voor een goede warmteafvoer
- Gebruik geleiders met de juiste afmetingen voor 60 A-toepassingen (meestal 6-10 mm²).
- Strip draden op de juiste lengte (meestal 10-12 mm)
- Draai de M5-klemschroeven volledig los voordat u de draden plaatst
- Plaats geleiders volledig in de aansluitopeningen
- Draai M5-schroeven vast met een koppel van 2,0-2,5 N-m.
- Controleer de verbinding door visuele inspectie en mechanische testen
- Plan periodieke inspectie en opnieuw aandraaien als onderdeel van het onderhoudsprotocol
Het voordeel van de TB4460: hoge stroomprestaties met ruimtebesparing
Voor industriële toepassingen die een hogere stroomcapaciteit vereisen in een compact formaat met vier posities, biedt de TB4460 keramische aansluitblok een uitzonderlijke balans tussen prestaties en efficiëntie. De nominale capaciteit van 60 A biedt de capaciteit die nodig is voor veeleisende industriële toepassingen, terwijl de compacte lengte van 86 mm de benodigde paneelruimte minimaliseert. De keramische constructie zorgt voor een uitzonderlijke temperatuurbestendigheid en elektrische isolatie, en biedt de betrouwbaarheid die vereist is in industriële omgevingen waar integriteit van verbindingen en veiligheid van het grootste belang zijn.
