TB101040 Keramisch aansluitblok
De VIOX TB101040 keramische klemmenstrook biedt een 10-in-10-uit, 40A-ontwerp voor compacte industriële stroomverdeling. Met een hittebestendigheid van 750°C is hij ideaal voor besturingssystemen en machines. Reken op VIOX voor betrouwbare, ruimtebesparende oplossingen in veeleisende industriële omgevingen.
Stuur uw vereisten, wij zullen u binnen 12 uur een offerte geven
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
De TB101040 keramische klemmenstrook is een eersteklas oplossing voor stroomverdeling met hoge dichtheid, speciaal ontworpen voor veeleisende industriële toepassingen die meerdere aansluitpunten vereisen met een superieure betrouwbaarheid. Deze professionele 10-positie klem combineert een robuuste stroombelasting van 40 A met een uitzonderlijke thermische stabiliteit en uitstekende elektrische isolatie-eigenschappen, waardoor het de ideale keuze is voor ingenieurs en elektriciens die werken aan complexe besturingssystemen waar de integriteit van de verbinding en veiligheid essentiële vereisten zijn.
Geavanceerd lineair ontwerp voor industriële stroomverdeling
De TB101040 heeft een nauwkeurig ontworpen 10-in-10-out lineaire configuratie die is ontworpen voor een optimale aansluitcapaciteit in regelpanelen en distributiesystemen. Deze klem is gemaakt van hoogfrequent keramisch materiaal en biedt superieure isolatie-eigenschappen die aanzienlijk beter zijn dan conventionele kunststof alternatieven in industriële omgevingen met hoge temperaturen. De keramische behuizing garandeert volledige weerstand tegen veroudering, barsten en vervorming, zelfs onder extreme temperatuursomstandigheden tot 750°C, waardoor stabiliteit en veiligheid op lange termijn worden gegarandeerd voor kritieke industriële elektrische verbindingen.
Elke klem bevat twintig nauwkeurig ontworpen aansluitpunten met stevige koperen geleiders voor optimale elektrische prestaties en M5-compatibele schroefklemmen van duurzaam geplateerd metaal. Deze constructie van industriële kwaliteit zorgt voor een veilige en betrouwbare draadklemming die bestand is tegen trillingen en thermische cycli zonder na verloop van tijd los te raken, waardoor een consistent elektrisch contact over alle tien circuits wordt gegarandeerd in veeleisende toepassingen waar de integriteit van de verbinding van cruciaal belang is.
Belangrijkste kenmerken en technische voordelen
- Verbindingsontwerp met hoge dichtheid: Ontwerp met tien posities maakt uitgebreide stroomverdelingsmogelijkheden mogelijk in een compacte lineaire klem
- Substantiële huidige capaciteit: 40 A nominaal per positie biedt ruim voldoende capaciteit voor industriële besturings- en vermogenstoepassingen
- Geoptimaliseerde lineaire configuratie: 160 mm lengte biedt plaats aan tien volledige posities met behoud van de juiste tussenruimte voor veilige aansluitingen
- Verbeterd montagesysteem: Ingebouwde montagegaten met een tussenruimte van 144 mm voor een veilige en gestandaardiseerde installatie in bedieningspanelen
- M5 Schroef Compatibiliteit: Industriële M5-schroefaansluitingen bieden meer klemkracht voor veilige verbindingen
- Superieure temperatuurbestendigheid: Keramische constructie is bestand tegen continu gebruik bij temperaturen tot 750°C, wat veel verder gaat dan de mogelijkheden van kunststof klemmenblokken
- Uitstekende elektrische isolatie: Keramisch materiaal biedt uitzonderlijke diëlektrische sterkte en voorkomt stroomlekkage tussen aangrenzende posities
- Vlamvertragend: Natuurlijk brandwerend materiaal elimineert het risico van ontsteking of vlamverspreiding in kritieke installaties
- Chemische weerstand: Ongevoelig voor oliën, oplosmiddelen en de meeste industriële chemicaliën, waardoor duurzaamheid in zware omgevingen gegarandeerd is
Technische specificaties
| Type model | Configuratie | Huidige waardering | Lengte | Breedte | Hoogte | Type schroef | Montageafstand |
|---|---|---|---|---|---|---|---|
| TB121240 | 12-in 12-uit | 40A | 183 mm | 24 mm | 21 mm | M5 | 165 mm |
| TB101040 | 10-in 10-uit | 40A | 160 mm | 24 mm | 21 mm | M5 | 144 mm |
| TB8840 | 8-in 8-uit | 40A | 141,5 mm | 34,8 mm | 24,6 mm | M3 | 95 mm |
| TB7760 | 7-in 7-uit | 60A | 135 mm | 35 mm | 19 mm | M5 | 123 mm |
| TB6640 | 6-in 6-uit | 40A | 98 mm | 24 mm | 20 mm | M3 | 88 mm |
| TB4460 | 4-in 4-uit | 60A | 86 mm | 33,5 mm | 19,5 mm | M5 | 75 mm |
| TB4440 | 4-in 4-uit | 40A | 63 mm | 23,8 mm | 16,8 mm | M3 | 55,5 mm |
| TB3340 | 3-in 3-uit | 40A | 55,5 mm | 25 mm | 13,6 mm | M3 | 48 mm |
| TB2260 | 2-in 2-uit | 60A | 43,3 mm | 30 mm | 18,3 mm | M5 | 34 mm |
TB101040 Gedetailleerde specificaties:
- Modelnummer: TB101040
- Configuratie: 10-in, 10-uit (20 aansluitpunten)
- Huidige waardering: 40A per positie

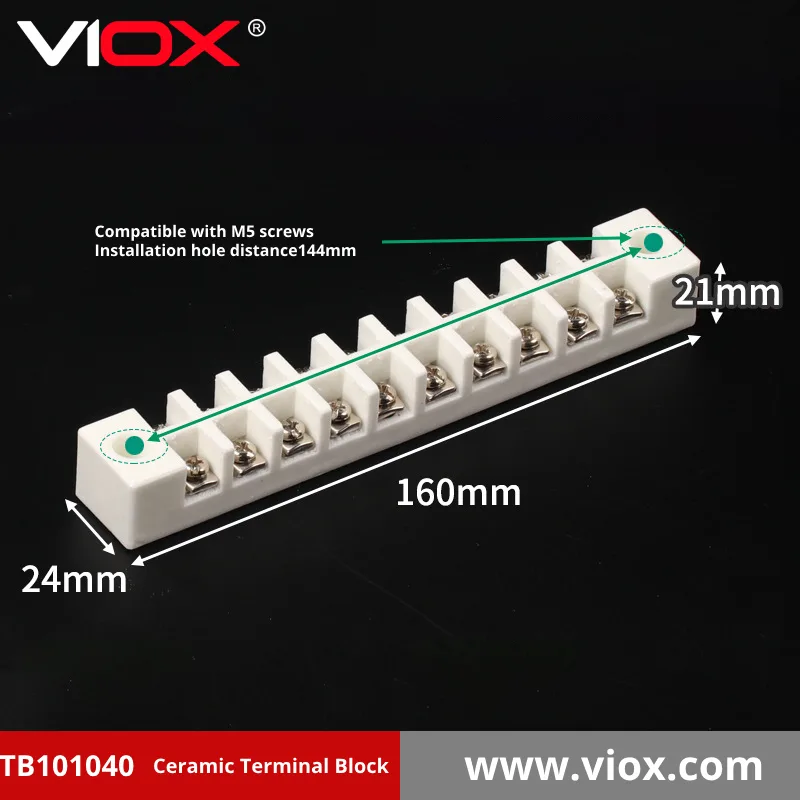

- Afmetingen: 160 mm (L) × 24 mm (B) × 21 mm (H)
- Materiaal behuizing: Hoogfrequent keramiek
- Materiaal geleider: Koperen kern
- Type schroef: M5
- Montageafstand: 144 mm hart op hart
- Compatibele draadsoorten: Geschikt voor zowel zachte als harde draden
- Maximale bedrijfstemperatuur: 750°C
- Diëlektrische sterkte: 3,5kV
- Isolatieweerstand: >2000MΩ bij 500VDC
- Spanningswaarde: 600 V AC/DC
Industriële toepassingen
De TB101040 keramische klemmenstrook is speciaal ontworpen voor industriële toepassingen waarbij meerdere aansluitpunten nodig zijn met een constante betrouwbaarheid:
- Industriële besturingssystemen: Distributierails voor complexe automatiserings- en besturingstoepassingen
- Productieapparatuur: Stroomverdeling in productiemachines en assemblageapparatuur
- Elektrische panelen: Gecentraliseerde aansluitpunten voor elektrische distributiesystemen
- HVAC-systemen: Meerdere aansluitpunten voor industriële verwarming, ventilatie en koelapparatuur
- Motorbesturingscentra: Aansluitpunten voor industriële motorbesturingstoepassingen
- Gereedschapsmachines: Stroomverdeling in industriële bewerkings- en fabricageapparatuur
- Transportsystemen: Stroomdistributie in spoorweg- en transportinfrastructuur
- Procesbeheersing: Gecentraliseerde verbindingen voor bewaking en regeling van industriële processen
Richtlijnen voor professionele installatie
Volg deze gespecialiseerde richtlijnen voor optimale prestaties en betrouwbaarheid in industriële installaties:
- Bevestig stevig op een schoon, vlak oppervlak met behulp van de meegeleverde 144 mm montagegaten
- Zorg voor minimaal 25 mm vrije ruimte rond het aansluitblok voor een goede warmteafvoer
- Strip draden op de juiste lengte (meestal 8-10 mm)
- Draai de M5-klemschroeven volledig los voordat u de draden plaatst
- Plaats geleiders volledig in de aansluitopeningen
- Draai M5-schroeven vast met een koppel van 1,8-2,2 N-m
- Controleer de verbinding door visuele inspectie en mechanische testen
- Uitgebreide circuitlabeling implementeren voor toekomstig onderhoud
- Plan periodieke inspectie en opnieuw aandraaien als onderdeel van het onderhoudsprotocol
Het voordeel van de TB101040: Geoptimaliseerde industriële verbindingsoplossing
Voor elektrische systemen die meerdere aansluitpunten in een gestroomlijnde configuratie vereisen, biedt de TB101040 keramische aansluitblok een optimale balans tussen aansluitcapaciteit en installatie-efficiëntie. Het ontwerp met tien posities biedt een uitzonderlijke flexibiliteit voor industriële stroomdistributie terwijl er minder paneelruimte nodig is dan bij grotere modellen, waardoor het de ideale keuze is voor toepassingen waarbij paneelruimte beperkt is. De keramische constructie zorgt voor een uitzonderlijke temperatuurbestendigheid en elektrische isolatie en biedt de betrouwbaarheid die vereist is in industriële omgevingen waar de uptime van het systeem kritisch is en de onderhoudsmogelijkheden beperkt.
Dankzij de superieure bouwkwaliteit, componenten van industriële kwaliteit en een ontwerp dat is geoptimaliseerd voor professionele installatie, is de TB101040 de keuze van de veeleisende engineer voor middelgrote industriële stroomdistributietoepassingen waarbij de betrouwbaarheid van de aansluiting niet in het geding mag komen.
