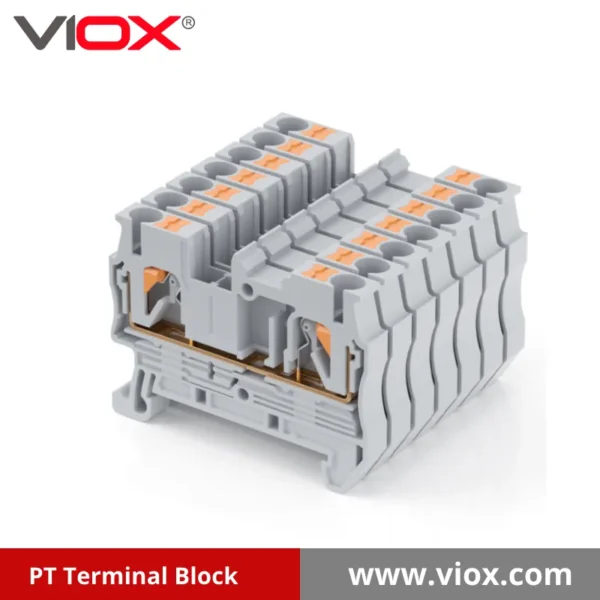

VIOX PT Klemmeblokk

VIOX PT-klemmen har banebrytende push-in-teknologi med fjærbur for sikre, verktøyfrie tilkoblinger i industrielle systemer. Den er klassifisert for 500-1000 V og 16-76 A, og støtter ledningstverrsnitt på opptil 25 mm². Få rask installasjon og varig pålitelighet med VIOX på viox.com.

Send oss dine krav, så gir vi deg et tilbud innen 12 timer

Innovativ tilkoblingsteknologi for industrielle bruksområder

VIOX Electrics skinnemonterte rekkeklemmer i PT-serien representerer det ypperste innen tilkoblingsteknologi i industrielle elektriske systemer. Disse rekkeklemmene er designet med presisjonsteknikk og produsert i henhold til de høyeste standarder, og tilbyr overlegen ytelse, pålitelighet og enkel installasjon i ulike industrimiljøer.

PT-serien benytter en innovativ push-in-tilkoblingsteknologi med fjærbur som revolusjonerer måten elektriske tilkoblinger utføres på. Denne avanserte designen gjør det mulig å fullføre kablingen raskt uten spesialverktøy, noe som reduserer installasjonstiden og arbeidskostnadene betydelig, samtidig som det sikrer jevn tilkoblingskvalitet. Teknologiens iboende pålitelighet gjør den ideell for bruksområder der vibrasjonsmotstand og langsiktig stabilitet er kritiske krav.

Viktige fordeler med VIOX PT-klemmeblokker

Verktøyfri installasjon: Fjærburtilkoblingsteknologien eliminerer behovet for spesialverktøy for kabling, noe som gjør installasjonen betydelig raskere og mer effektiv.
Redusert innsettingskraft: Konstruert for å minimere kraften som kreves for å sette inn wiren, noe som reduserer belastningen på operatøren ved store installasjoner.
Allsidig bruk: Designet for å fungere optimalt i ulike industrielle miljøer og bruksområder.
Forbedret sikkerhet: Den sikre fjærburforbindelsen forhindrer at ledningen løsner på grunn av vibrasjoner, noe som sikrer stabil tilkobling over lang tid.
Internasjonal etterlevelse: Alle produktene oppfyller strenge internasjonale standarder, inkludert IEC/EN60947 og UL1059, noe som sikrer global kompatibilitet og sikkerhet.

Oversikt over tekniske spesifikasjoner

VIOX PT-klemmer er utviklet med presisjon for å gi pålitelige elektriske tilkoblinger i krevende industrielle applikasjoner. Serien er tilgjengelig i flere konfigurasjoner og tilbyr løsninger for ulike strøm- og spenningskrav, med plass til ledningsstørrelser fra 0,14-1,5 mm² til 0,5-16 mm², avhengig av modell.

In-line-koblingsdesignet optimaliserer plassutnyttelsen på DIN-skinner, samtidig som det opprettholder utmerkede elektriske og mekaniske egenskaper. Hver modell er tilgjengelig i flere farger for kretsidentifikasjon, noe som gjør installasjonen mer oversiktlig og vedlikeholdet mer effektivt.

Modell	Lengde/bredde (mm)	Høyde (mm)	Tykkelse (mm)	Terminalstrøm	Terminalspenning	Tilkoblingsmodus	Antall hull	Tverrsnitt av tråd	Stripelengde
PT1.5S	45,8 mm	31,2 mm	3,5 mm	17.5A	500V	In-line	1 inn, 1 ut	0,14-1,5 mm²	8 mm-10 mm
PT2,5	49 mm	35,5 mm	5,2 mm	24A	800V	In-line	2 tommer, hull	0,14-4 mm²	8 mm-10 mm
PT4	56,5 mm	36,8 mm	6,2 mm	32A	800V	In-line	2 tommer, hull	0,2-6 mm²	10 mm-12 mm
PT1.5S/3	55 mm	31,2 mm	3,5 mm	17.5A	500V	In-line	2 inn, 2 ut	0,14-1,5 mm²	8 mm-10 mm
PT1.5S/4	64,2 mm	31,2 mm	3,5 mm	17.5A	500V	In-line	4 tommer, hull	0,14-1,5 mm²	8 mm-10 mm
PT2,5/3	61 mm	35,5 mm	5,2 mm	24A	800V	In-line	3 inn, 2 ut	0,14-4 mm²	8 mm-10 mm
PT6	58 mm	42,5 mm	8,2 mm	41A	1000V	In-line	2 tommer, hull	0,5-10 mm²	10 mm-12 mm
PT10	68 mm	50 mm	10,2 mm	57A	1000V	In-line	2 tommer, hull	0,5-16 mm²	18 mm-20 mm
PT16N	76 mm	53 mm	12,2 mm	76A	1000V	In-line	2 tommer, hull	0,5-25 mm²	18 mm-20 mm
PT2,5/4	72,8 mm	35,5 mm	5,2 mm	24A	800V	In-line	4 tommer, hull	0,14-4 mm²	8 mm-10 mm
PT4/3	67,5 mm	36,8 mm	6,2 mm	32A	800V	In-line	3 tommer, hull	0,2-6 mm²	10 mm-12 mm
PT4/4	78 mm	36,8 mm	6,2 mm	32A	800V	In-line	4 tommer, hull	0,2-6 mm²	10 mm-12 mm
PT6/3	74,5 mm	42,5 mm	8,2 mm	41A	1000V	In-line	3 tommer, hull	0,5-10 mm²	10 mm-12 mm
PTTB1.5S	65,9 mm	41,5 mm	3,5 mm	16A	500V	In-line	Dobbelt lag	0,14-1,5 mm²	8 mm-10 mm
PTTB2.5	68,8 mm	46 mm	5,2 mm	22A	500V	In-line	Dobbelt lag	0,14-4 mm²	8 mm-10 mm
PT4-PE	56,5 mm	36,8 mm	6,2 mm	/	/	In-line	2 tommer, hull	0,2-6 mm²	10 mm-12 mm
PT6-PE	58 mm	42,5 mm	8,2 mm	/	/	In-line	2 tommer, hull	0,5-10 mm²	10 mm-12 mm
PT10-PE	68 mm	50 mm	10,2 mm	/	/	In-line	2 tommer, hull	0,5-16 mm²	18 mm-20 mm
PTC4-HESI	86 mm	40 mm	8,2 mm	Sikringsledning 0,5A-10A	500V	Sikkerhetsterminal	2 tommer, hull	0,2-6 mm²	10 mm-12 mm
PT1.5S-PE	45,8 mm	31,2 mm	3,5 mm	/	/	In-line	1 inn, 1 ut	0,14-1,5 mm²	8 mm-10 mm
PT2.5-PE	49 mm	35,5 mm	5,2 mm	/	/	In-line	2 tommer, hull	0,14-4 mm²	8 mm-10 mm
PT16N-PE	76 mm	53 mm	12,2 mm	/	/	In-line	2 tommer, hull	0,5-25 mm²	18 mm-20 mm
PT2,5/3-PE	61 mm	35,5 mm	5,2 mm	/	/	In-line	3 tommer, hull	0,14-4 mm²	8 mm-10 mm
PT2.5/4-PE	72,8 mm	35,5 mm	5,2 mm	/	/	In-line	4 tommer, hull	0,14-4 mm²	8 mm-10 mm
PT4/3-PE	67,5 mm	36,8 mm	6,2 mm	/	/	In-line	3 tommer, hull	0,2-6 mm²	10 mm-12 mm
PT4/4-PE	78 mm	36,8 mm	6,2 mm	/	/	In-line	4 tommer, hull	0,2-6 mm²	10 mm-12 mm
PT6/3-PE	74,5 mm	42,5 mm	8,2 mm	/	/	In-line	3 tommer, hull	0,5-10 mm²	10 mm-12 mm
PT2.5-3LPE	103,5 mm	37,5 mm	5,2 mm	/	/	In-line	Tre lag	0,14-4 mm²	8 mm-10 mm
PTTB2.5-PE	68,8 mm	46 mm	5,2 mm	/	/	In-line	Dobbelt lag	0,14-4 mm²	8 mm-10 mm
PTTB4-PE	84,5 mm	46 mm	6,2 mm	/	/	In-line	Dobbelt lag	0,2-6 mm²	10 mm-12 mm

Spesialserier og varianter

VIOX Electric tilbyr flere spesialiserte varianter i PT-klemmeserien for å imøtekomme spesifikke applikasjonskrav:

PT-PE-serien: Beskyttende jordklemmer med karakteristisk grønn-gul farge for jordingstilkoblinger.
PTTB-serien: Dobbeltlags rekkeklemmer gir plassbesparende løsninger med økt tilkoblingstetthet.
PT2.5-3L-serien: Tre-lags rekkeklemmer for maksimal tilkoblingstetthet i applikasjoner med begrenset plass.
PTC4-HESI-serien: Sikringsklemmer med integrerte sikkerhetsfunksjoner for kretsbeskyttelse.

Bruksområder

VIOX PT-klemmer utmerker seg i en rekke industrielle bruksområder der pålitelige elektriske tilkoblinger er avgjørende:

Automatiseringssystemer for fabrikker
Industrielle kontrollpaneler
Automatisering av bygninger
Kraftdistribusjonssystemer
Installasjoner for fornybar energi
HVAC-kontrollsystemer
Jernbaneapplikasjoner
Maskinbygging
Utstyr for prosesskontroll
Heis- og rulletrappsystemer

Retningslinjer for installasjon

Installasjonen av VIOX PT-terminalblokker er enkel og krever minimalt med verktøy og teknisk ekspertise:

Monter rekkeklemmen på en standard 35 mm DIN-skinne
Strip lederen til anbefalt lengde (8-12 mm avhengig av modell)
Sett lederen direkte inn i det aktuelle klemmehullet
Fjærburmekanismen sikrer automatisk tilkoblingen
Kontroller at tilkoblingen er sikker ved å trekke forsiktig i lederen

For å koble fra, sett ganske enkelt en flat skrutrekker inn i utløseråpningen og fjern lederen.

Kvalitetssikring og sertifisering

VIOX Electric opprettholder streng kvalitetskontroll gjennom hele produksjonsprosessen av alle PT-klemmer. Hvert produkt gjennomgår strenge tester for å sikre samsvar med internasjonale standarder, inkludert IEC/EN60947 og UL1059. Denne kvalitetsforpliktelsen sikrer at VIOX PT-klemmer leverer pålitelig ytelse selv i de mest krevende industrielle miljøer.

Tilpasningsalternativer

VIOX Electric har forståelse for at ulike bruksområder kan kreve spesialiserte løsninger, og tilbyr derfor tilpasningsmuligheter for PT-klemmeserien. Vårt ingeniørteam kan samarbeide med deg for å utvikle modifiserte versjoner som oppfyller spesifikke krav til strømkapasitet, spenningsverdier eller fysiske dimensjoner.

Kontakt VIOX Electrics tekniske supportteam for å få detaljert informasjon om tilpassede PT-klemmeløsninger for dine spesifikke applikasjonskrav.

Hvorfor velge VIOX PT Terminal Blocks?

Når du skal velge rekkeklemmer til industrielle applikasjoner, har VIOX PT-serien en rekke fordeler som skiller den fra konvensjonelle alternativer. Kombinasjonen av innovativ fjærburteknologi, robust konstruksjon og internasjonal sertifisering gjør VIOX PT rekkeklemmer til det foretrukne valget for elektrikere verden over. Den reduserte installasjonstiden og forbedrede langsiktige påliteligheten betyr direkte kostnadsbesparelser og forbedret systemytelse.

VIOX Electrics forpliktelse til kontinuerlig produktforbedring sikrer at PT-klemmeserien forblir i forkant av tilkoblingsteknologien, med de nyeste innovasjonene og som svar på stadig nye krav fra bransjen.
