Kas yra įžeminimo juostos izoliatoriaus rinkinys?
Įžeminimo juostos izoliatoriaus rinkinys yra esminis elektros komponentas, skirtas įžeminimo juostai (dar vadinamai įžeminimo šynos juosta) pritvirtinti elektros korpuse, išlaikant tinkamą elektros izoliaciją. Šiuos rinkinius paprastai sudaro aukštos kokybės atraminiai izoliatoriai, montavimo laikikliai ir techninė įranga, kurie kartu sukuria saugų, kodekso reikalavimus atitinkantį elektros skydų ir sistemų įžeminimo sprendimą.
"Viox Electric" gamina profesionalius įžeminimo juostų izoliatorių rinkinius, kurie užtikrina patikimą veikimą įvairiose elektros sistemose - nuo gyvenamųjų namų iki sudėtingų pramoninių sistemų.
Kokybiško įžeminimo juostos izoliatoriaus rinkinio sudedamosios dalys
Išsamų įžeminimo juostos izoliatoriaus rinkinį sudaro kelios pagrindinės sudedamosios dalys:
Atraminiai izoliatoriai (izoliatoriai)
- Pagaminti iš didelio elektrinio atsparumo medžiagų, pvz., termoreaktyvaus poliesterio.
- Užtikrinkite fizinę atramą, kartu užkirsdami kelią elektriniam laidumui
- Siūlomi srieginiai įdėklai saugiam tvirtinimui
Montavimo įranga
- Patvarūs nerūdijančio plieno laikikliai, atsparūs korozijai
- Tinkamo dydžio varžtai, sraigtai ir poveržlės (paprastai 3/8″ arba 5/8″).
- Papildomos centrinės atramos ilgesniems įžeminimo strypams (24″+ ilgio)
Antžeminės juostos parinktys
Kai kuriuose rinkiniuose yra tik izoliatoriai ir tvirtinimo įranga, tačiau pilni rinkiniai taip pat turi:
- Didelio laidumo vario įžeminimo strypai (99,9% grynumo)
- Galimi įvairūs matmenys, tinkantys įvairioms reikmėms
- Pasirenkamos dengimo galimybės, užtikrinančios didesnį atsparumą korozijai
Kodėl įžeminimo juostos izoliatorių rinkiniai yra būtini
Elektros sistemose tinkamas įžeminimas yra saugos ir funkcionalumo pagrindas. Įžeminimo juostų izoliatorių rinkiniai naudojami keliais svarbiais tikslais:
- Elektrinė izoliacija: Jie užtikrina reikiamą elektros izoliaciją tarp įžeminimo juostos ir skydo korpuso tam tikrose srityse, naudojant aukštos kokybės izoliatorius, pritaikytus atitinkamam įtampos lygiui.
- Kodekso laikymasis: Jie padeda užtikrinti, kad įrenginiai atitiktų Nacionalinio elektros kodekso (NEC) reikalavimus, naudodami UL sąraše nurodytus komponentus ir tinkamą konfigūraciją.
- Smūgių prevencija: Jie padeda užtikrinti bendrą elektros saugą, nes tinkamai atskiria neutralės ir įžeminimo kelius, taip sumažindami pavojingų gedimų riziką.
- Sistemos apsauga: Jie padeda apsaugoti jautrią įrangą, nes palaiko tinkamą įžeminimo konfigūraciją ir užtikrina švarius įžeminimo kelius.
- Atsparumas korozijai: Kokybiškuose rinkiniuose naudojamos korozijai atsparios medžiagos, pvz., nerūdijančio plieno kronšteinai ir pasirinktinai dengiami variniai strypai, kad būtų užtikrintas ilgaamžiškumas įvairiose aplinkose.
- Įrengimo lankstumas: Jais galima tinkamai įžeminti įvairiose srityse - nuo mažų gyvenamųjų plokščių iki didelių pramoninių ir atsinaujinančiosios energijos įrenginių.

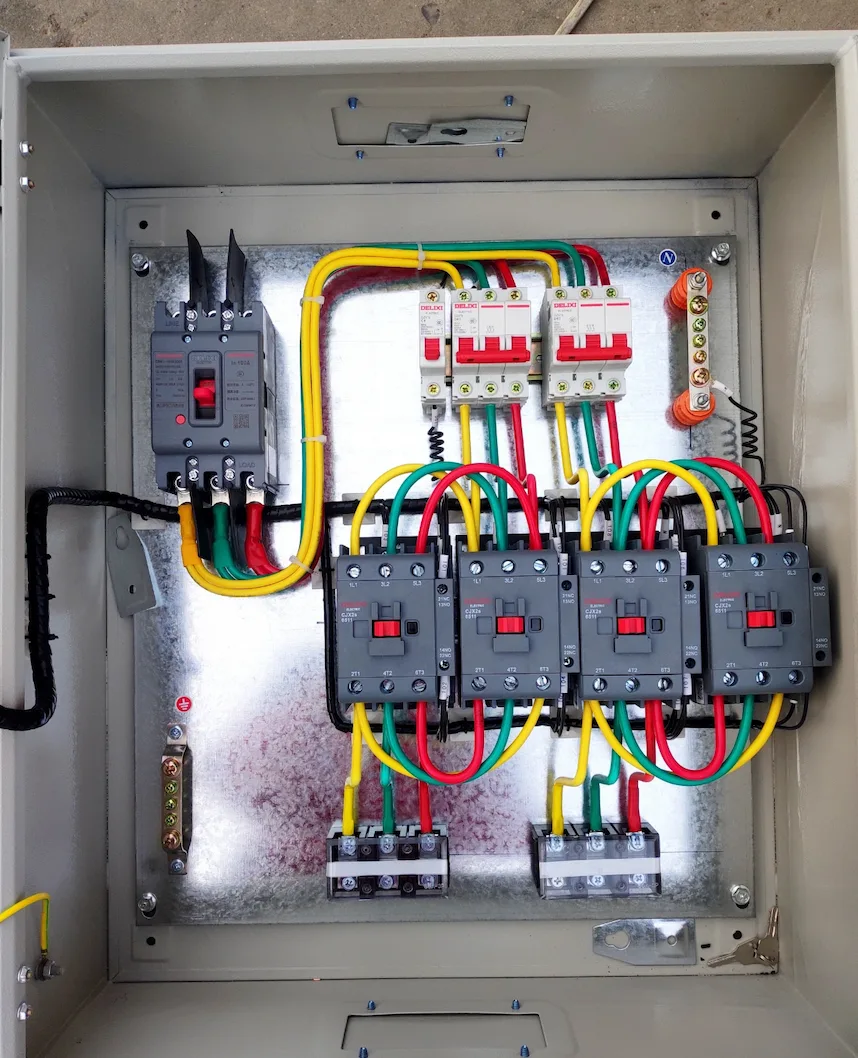

Elektros sistemų taikymas
Pagrindiniai paslaugų skydai ir pagalbiniai skydai
Pagrindiniame maitinimo skydelyje nulinė juosta ir įžeminimo juosta paprastai yra sujungtos kartu. Tačiau pagal Nacionalinį elektros kodeksą reikalaujama, kad neutralės ir įžeminimo laidininkai būtų atskiri. Čia labai svarbūs įžeminimo juostos izoliatorių rinkiniai:
- Pagrindiniai aptarnavimo skydai: Įžeminimo ir neutralios juostos paprastai yra sujungtos
- Papildomi skydai: Įžeminimo strypai turi būti sujungti su korpusu, o nuliniai strypai turi būti izoliuoti naudojant izoliatorių rinkinius.
Kelių antžeminių juostų įrengimas
Didesniuose elektros skyduose arba prie esamų skydų prijungiant papildomas grandines gali prireikti kelių įžeminimo juostų:
- Įžeminimo juostos izoliatorių rinkiniai leidžia išplėsti įžeminimo galią
- Jie užtikrina tinkamas elektros jungtis, išlaikant atitiktį taisyklėms.
- Juose yra organizuoti kelių įžeminimo laidų užbaigimo taškai.
Specializuotos elektros programos
Įžeminimo juostų izoliatorių rinkiniai yra būtini daugelyje specializuotų sričių, kurios nėra standartinės elektros skydai:
- Telekomunikacijų įranga: Parama tinkamam jautrios ryšių įrangos įžeminimui
- Atsinaujinančiosios energijos sistemos: Teikiame patikimus įžeminimo sprendimus saulės baterijų ir vėjo jėgainių įrenginiams
- Radijo mėgėjų sąrankos: Švarių įžeminimo plokštumų užtikrinimas radijo mėgėjų radijo operacijoms ir trukdžių mažinimas
- Duomenų centrai: Patikimų serverių lentynų ir IT infrastruktūros įžeminimo taškų kūrimas
- Pramonės valdymo sistemos: Gamybos ir procesų valdymo įrangos įžeminimo reikalavimų palaikymas
- Medicinos įstaigos: Specialių sveikatos priežiūros įrangos įžeminimo poreikių tenkinimas
Įžeminimo juostų izoliatorių rinkinių tipai
Įžeminimo juostų izoliatorių rinkiniai yra įvairių konfigūracijų, kad tiktų įvairių tipų skydams ir pritaikymams:
Konkretaus prekės ženklo rinkiniai
- Square D/Schneider Electric: PKGTAB ir panašūs modeliai, skirti QO ir Homeline plokštėms
- "Siemens": ECINSGB serija, skirta konkrečioms skydų konfigūracijoms
- Kiti gamintojai: Dauguma pagrindinių elektros įrangos gamintojų siūlo suderinamus įžeminimo juostų izoliatorių rinkinius
- Specializuoti tiekėjai: Įmonės, kurios daugiausia dėmesio skiria tik įžeminimo sprendimams ir siūlo plačias pritaikymo galimybes
Konfigūracijos ir pajėgumai
- Barų matmenys: Galima rinktis įvairaus storio (paprastai nuo 1/8″ iki 1/4″), pločio (nuo 2″ iki 4″) ir ilgio (nuo 5″ iki 72″ ar daugiau)
- Terminalo pozicijos: Nuo kompaktiškų 4 padėčių rinkinių iki išsamių komplektų su daugiau kaip 100 galinių taškų
- Skylių modeliai: Galimos apvalios skylės, skylės su grioveliais, skylės su sriegiais arba jų deriniai, skirti skirtingiems gnybtų tipams.
- Medžiagos: tiksliai pagamintas iš didelio laidumo vario (paprastai 99,9% gryno elektrolitinio vario)
- Paviršiaus apdorojimas: Galima įsigyti pliką arba su apsauginiu padengimu, pavyzdžiui, alavu, nikeliu arba sidabru, kad būtų atsparus korozijai.
- Montavimo parinktys: Įvairios laikiklių konstrukcijos ir atramų aukščiai, kad būtų galima pritaikyti skirtingiems montavimo reikalavimams
- Apsaugos priedai: Papildomai pasirenkami skaidrūs polikarbonato dangteliai, skirti papildomai izoliacijai tam tikroje aplinkoje
Įrengimo reikalavimai
Tinkamas įžeminimo juostų izoliatorių rinkinių montavimas yra labai svarbus siekiant užtikrinti elektros saugą ir atitiktį taisyklėms. Pagrindiniai montavimo aspektai yra šie:
NEC kodekso reikalavimai
Nacionaliniame elektros kodekse nustatyti įžeminimo juostų įrengimo reikalavimai, ypač paskirstymo skydeliuose:
- NEC 250.32(B)(1) nurodo reikalavimus atskiriems įžeminimo ir nuliniams laidininkams
- Subpanelėse nuliniai laidininkai turi būti izoliuoti nuo korpuso, o įžeminimo laidininkai turi būti su juo sujungti.
- Įžeminimo juostos subpanelėse turi būti tinkamai sujungtos su korpusu, o nulinės juostos turi būti izoliuotos.
- Įžeminimo elektrodų jungtys turi atitikti specialius 250 straipsnio reikalavimus.
Geriausia diegimo praktika
Laikantis tinkamų montavimo procedūrų užtikrinama sauga ir optimalus veikimas:
- Užtikrinkite, kad atraminiai izoliatoriai būtų tinkamai pritvirtinti prie montavimo paviršiaus.
- Patikrinkite, ar užveržiant jungtis laikomasi atitinkamų sukimo momento specifikacijų.
- Išlaikykite minimalius atstumus tarp įžeminimo juostos ir kitų laidžių komponentų.
- Kai naudojate apsauginius dangtelius, įsitikinkite, kad jie tinkamai prigludę ir patikimai pritvirtinti.
- Laikykitės konkretaus gamintojo montavimo rekomendacijų, kad atitiktų UL reikalavimus
- Patikrinkite, ar suderinami antgaliai ir įžeminimo juostos skylių modelis ir matmenys
Profesionalus montavimas
Dėl saugos sumetimų ir taisyklių reikalavimų rekomenduojama montuoti profesionaliai:
- Licencijuoti elektrikai supranta konkrečius kodekso reikalavimus
- Tinkamas montavimas užtikrina sistemos saugumą ir funkcionalumą
- Netinkamas montavimas gali kelti pavojų saugai ir pažeisti taisykles.
- Specialistai gali padėti parinkti tinkamą rinkinio konfigūraciją konkrečioms reikmėms
Tinkamo įžeminimo juostos izoliatoriaus rinkinio pasirinkimas
Rinkdamiesi įžeminimo juostos izoliatoriaus rinkinį, atsižvelkite į šiuos veiksnius:
Skydų suderinamumas ir konfigūracijos poreikiai
- Suderinkite rinkinį su konkrečiu skydo gamintoju ir modeliu
- Patikrinkite terminalo talpos reikalavimus pagal įrenginio poreikius
- Patikrinkite montavimo suderinamumą su skydo korpusu
- Įvertinti reikalingų nutraukimų skaičių ir tipą (dabartiniai ir būsimi poreikiai)
- Apsvarstykite skylių raštus ir tarpus, tinkamus konkrečių tipų antgaliams.
Medžiagos ir kokybės aspektai
- Rinkitės rinkinius, pagamintus iš didelio laidumo vario (optimalus yra 99,9% grynas elektrolitinis varis).
- Ieškokite į UL sąrašą įtrauktų gaminių, atitinkančių "Underwriters Laboratories" standartus, taikomus įžeminimo įrangai.
- Patikrinkite, ar izoliacinės medžiagos atitinka jūsų sistemos reikalavimus.
- Pasirinkite tinkamo dydžio strypus, atsižvelgdami į numatomą sistemos gedimo srovės pajėgumą.
- Apsvarstykite nerūdijančio plieno montavimo įrangą, kad būtų itin atspari korozijai ir ilgaamžė
Aplinkos ir taikomųjų programų poreikiai
- Nustatykite, ar jums reikia standartinių, ar izoliuotų įžeminimo juostų
- Apsvarstykite padengimo galimybes (alavas, nikelis, sidabras), jei įrenginys montuojamas agresyvioje aplinkoje.
- Įvertinti specializuotas telekomunikacijų, duomenų centrų ar atsinaujinančiosios energijos sistemų konfigūracijas.
- Įvertinkite apsauginių dangčių poreikį didelės ekspozicijos arba saugai svarbiose srityse.
- Apsvarstykite pasirinktines parinktis unikaliems įrenginiams ar specialiems reikalavimams
- Įvertinti temperatūros intervalus ir aplinkos veiksnius, galinčius turėti įtakos izoliatoriaus vientisumui.
Įžeminimo juostų izoliatorių rinkinių naudojimo privalumai
Tinkamas įžeminimo juostų izoliatorių rinkinių naudojimas suteikia daug naudos elektros įrenginiams:
Saugos didinimas
Įžeminimo juostų izoliatorių rinkiniai labai prisideda prie elektros saugos, nes:
- Nenumatytų srovės kelių tarp neutralės ir įžeminimo prevencija
- Smūgio pavojaus elektros sistemose mažinimas
- Tinkamų gedimo srovės kelių užtikrinimas elektros gedimų metu
Kodekso laikymasis
Tinkamų įžeminimo juostos izoliatorių rinkinių naudojimas padeda užtikrinti:
- Atitiktis NEC reikalavimams, taikomiems elektros įrenginiams
- Tinkamas neutralės ir įžeminimo atskyrimas subpanelėse
- Naujų įrengimų ir renovacijos patikrinimų reikalavimų laikymasis
Sistemos veikimas
Tinkamas įžeminimo juostos įrengimas prisideda ne tik prie saugos ir atitikties, bet ir prie:
- Mažesnis elektrinis triukšmas jautriose sistemose
- Tinkamas įžeminimo grandinės pertraukiklių (GFCI) veikimas
- Įrangos apsauga nuo galimos žalos
Bendros programos
Įžeminimo juostų izoliatorių rinkiniai dažnai naudojami įvairiose srityse:
Gyvenamosios paskirties patalpos
- Atskiruose garažuose arba ūkiniuose pastatuose esantys subpaneliai
- Namų dirbtuvių elektros skydai
- Rūsio arba pagalbiniai elektros skydai
- Namų pramogų sistemos, kurioms reikia švaraus pagrindo
- Atsinaujinančiosios energijos įrenginiai gyvenamosiose patalpose (saulės, vėjo)
- Radijo mėgėjų ir mėgėjiškos elektronikos sąrankos
Komercinės ir pramoninės programos
- Komercinių pastatų skirstomieji skydai
- Įrangos patalpos ir mechaninės patalpos
- Mažmeninės prekybos ir biurų elektros sistemos
- Gamybos įrenginiai su jautria įranga
- Telekomunikacijų infrastruktūra
- Pramonės automatikos valdymo skydai
- Komercinių patalpų elektros energijos paskirstymo įrenginiai
- Žemės ūkio elektros sistemos
Specializuota ir ypatingos svarbos infrastruktūra
- Duomenų centrai, kuriems reikia izoliuotų antžeminių sistemų
- Garso ir vaizdo instaliacijos, kuriose labai svarbu švarus pagrindas
- Medicinos įstaigos, kurioms taikomi specialūs įžeminimo reikalavimai
- Laboratorinė aplinka su jautria bandymų įranga
- Transliavimo stotys ir įrašų studijos
- Transporto infrastruktūra (oro uostai, geležinkeliai)
- Komunalinės paskirties saulės baterijos ir vėjo jėgainės
- Rezervinio maitinimo sistemos ir generatorių įrengimas
- Jūrų ir jūrinės elektros sistemos
Priežiūra ir tikrinimas
Sumontavus įžeminimo juostų izoliatorių rinkinius, norint užtikrinti nuolatinę saugą ir veikimą, reikia periodiškai juos prižiūrėti:
Reguliarūs tikrinimo protokolai
- Rekomenduojamais intervalais tikrinkite, ar patikimai sujungti ir sumontuoti
- Patikrinkite izoliatoriaus vientisumą ir būklę, ar nėra įtrūkimų, spalvos pakitimų ar nusidėvėjimo.
- Užtikrinkite, kad gnybtų varžtai ir montavimo įranga būtų priveržti pagal reikiamus sukimo momento parametrus.
- Apžiūrėkite vario strypus, ar ant jų nėra oksidacijos požymių, ypač nepadengtuose įrenginiuose.
- Patikrinkite, ar apsauginiai dangteliai (jei naudojami) nepažeisti ir tinkamai pritvirtinti.
- Patikrinkite, ar išlaikytas įžeminimo ir neutralės atskyrimas
Aplinkosaugos aspektai
- Įrenginius, esančius drėgnoje ar koroziją sukeliančioje aplinkoje, gali reikėti tikrinti dažniau.
- Lauko įrenginius reikėtų patikrinti po ekstremalių oro sąlygų
- Pramoninėje aplinkoje, kurioje vyrauja vibracija, gali prireikti papildomai patikrinti aparatūros sandarumą.
- Temperatūros svyravimai gali turėti įtakos izoliatoriaus vientisumui ir jungčių saugumui
Trikčių šalinimas ir šalinimas
- Nedelsiant pašalinkite bet kokius korozijos ar pažeidimo požymius, tinkamai juos išvalydami arba pakeisdami.
- Nedelsiant pakeiskite pažeistus izoliatorius, kad išlaikytumėte elektrinę izoliaciją
- Atlaisvintas jungtis priveržkite pagal gamintojo specifikacijas
- Patikrinimų metu tikrinkite, ar nuolat laikomasi galiojančių elektros taisyklių.
- dokumentuoti visą techninės priežiūros veiklą atitikties ir garantijos tikslais
- Apsvarstykite galimybę periodiškai atlikti šiluminį skenavimą svarbiausiose srityse, kad nustatytumėte galimus karštuosius taškus.
Išvada
Įžeminimo juostų izoliatorių rinkiniai atlieka svarbų vaidmenį užtikrinant elektros saugą, taisyklių laikymąsi ir sistemos veikimą įvairiose srityse. Šie preciziškai suprojektuoti komponentai - didelio laidumo variniai strypai, tvirti izoliatoriai ir ilgaamžė tvirtinimo įranga - sukuria tinkamo elektros įžeminimo pagrindą visose srityse, pradedant gyvenamųjų namų subpaneliais ir baigiant sudėtingais pramoniniais ir atsinaujinančiosios energijos įrenginiais.
Šie rinkiniai padeda užtikrinti saugų ir veiksmingą elektros sistemų veikimą, tinkamai izoliuojant įžeminimo juostas atitinkamose vietose. Galimų konfigūracijų įvairovė - matmenys, skylių modeliai, padengimo parinktys ir papildomi komponentai - leidžia pritaikyti sprendimus, atitinkančius konkrečius reikalavimus beveik bet kokiame elektros instaliacijos scenarijuje.
Visiems, dirbantiems su elektros sistemomis, labai svarbu suprasti įžeminimo juostų izoliatorių rinkinių paskirtį, pasirinkimo kriterijus ir tinkamą taikymą, nesvarbu, ar jie įrengti namų dirbtuvėse, telekomunikacijų įrenginiuose, ar saulės energijos ūkyje. Šių komponentų kokybė turi tiesioginės įtakos ne tik atitikčiai taisyklėms, bet ir ilgalaikei visos elektros sistemos saugai ir patikimumui.
Dėl konkrečių montavimo reikalavimų ar techninių specifikacijų visada kreipkitės į licencijuotą elektriką ir vadovaukitės galiojančiomis Nacionalinio elektros kodekso nuostatomis. Tinkamas įžeminimas - tai ne tik atitikties užtikrinimas, bet ir saugesnių, patikimesnių namų, įmonių ir ypatingos svarbos infrastruktūros elektros sistemų kūrimas.
DUK
K: Ar man reikia įžeminimo juostos izoliatoriaus rinkinio pagrindiniam maitinimo skydui?
A: Paprastai ne. Pagrindiniuose maitinimo skyduose neutralė ir įžeminimas yra sujungti kartu. Izoliatorių rinkiniai pirmiausia naudojami subpaneliams, kuriuose pagal Nacionalinį elektros kodeksą reikalaujama atskirti.
K: Ar galiu pats sumontuoti įžeminimo juostos izoliatoriaus rinkinį?
Atsakymas: Nors techniškai tai įmanoma, elektros darbus, susijusius su skydais, paprastai turėtų atlikti kvalifikuoti specialistai, kad būtų užtikrinta sauga ir atitiktis taisyklėms. Netinkamas montavimas gali sukelti rimtą pavojų saugumui.
K: Kaip sužinoti, ar mano subpaneliams reikia izoliuotos įžeminimo juostos?
A.: Pagal NEC, subpaneliams paprastai reikalingi įžeminimo strypai, sujungti su korpusu, o nuliniai strypai turi būti izoliuoti. Licencijuotas elektrikas gali įvertinti konkrečią situaciją ir jūsų vietovės taisyklių reikalavimus.
K: Ar galiu su savo skydeliu naudoti bet kurį įžeminimo juostos izoliatoriaus rinkinį?
Atsakymas: Ne, kad užtikrintumėte tinkamą montavimą ir veikimą, turėtumėte naudoti rinkinius, specialiai sukurtus jūsų skydelio markei ir modeliui. Atsižvelkite į tokius veiksnius, kaip montavimo skylių modeliai, vardinė įtampa ir gnybtų suderinamumas su jūsų konkrečia programa.
K: Kiek gnybtų pozicijų reikia ant įžeminimo juostos?
A: Apskaičiuokite pagal grandinių, kurioms reikia įžeminimo jungčių, skaičių ir mažiausiai 25% papildomų pozicijų būsimai plėtrai. Specializuotoms reikmėms, pavyzdžiui, telekomunikacijoms ar duomenų centrams, gali prireikti papildomų pajėgumų.
Klausimas: Ar svarbi šlifavimo strypo medžiaga?
A: Taip, didelio laidumo varis (99,9% grynumo) užtikrina optimalias elektrines charakteristikas. Strypų storis turėtų atitikti numatomą gedimo srovę, o dėl korozinės aplinkos reikėtų apsvarstyti padengimo galimybes.
K: Kuo skiriasi įžeminimo juostos rinkinys nuo izoliatoriaus rinkinio?
A: Į visą įžeminimo juostos rinkinį paprastai įeina varinė juosta, izoliatoriai, montavimo įranga ir kartais apsauginiai dangteliai. Izoliatorių rinkinį gali sudaryti tik atraminiai izoliatoriai ir montavimo įranga, todėl varinę juostą reikia įsigyti atskirai.
K: Ar yra specialių reikalavimų lauko arba didelės drėgmės įrenginiams?
Atsakymas: Taip, tokioje aplinkoje apsvarstykite galimybę naudoti alavuotus varinius strypus ir nerūdijančio plieno įrangą, kad jie būtų atsparūs korozijai. Kai kuriems įrenginiams taip pat gali būti naudingi apsauginiai polikarbonato dangteliai.
Susijęs
VIOX pritaikomas šynų/šynų izoliatoriaus laikiklis
Kaip nustatyti šynų izoliatoriaus kokybę
