Introduction : Pourquoi les classifications UL 94 peuvent faire ou défaire votre produit
Lorsqu’une batterie de smartphone surchauffe ou qu’un appareil électrique produit des étincelles, la différence entre un incident mineur et un incendie catastrophique se résume souvent à un facteur critique : l’indice d’inflammabilité des matériaux plastiques impliqués. UL 94 Les notes ne sont pas seulement des détails techniques : elles déterminent souvent si une pièce peut être utilisée dans des secteurs réglementés tels que l'aérospatiale, le médical, l'automobile et l'électronique grand public, ce qui permet d'éviter les problèmes de conformité, les refontes coûteuses et les échecs de certification en phase finale.
Comprendre comment les plastiques brûlent permet de prévenir les incendies et de protéger les vies humaines. En effet, les codes du bâtiment, les normes de sécurité des produits et les réglementations industrielles précisent souvent les exigences d'inflammabilité que les matériaux doivent respecter avant de pouvoir être utilisés dans des applications spécifiques. Ce guide complet explore tout ce que vous devez savoir sur les classifications UL 94 V-0, V-1 et V-2, des méthodologies de test aux applications concrètes.
Qu'est-ce que la norme UL 94 ? Comprendre les fondements de la sécurité incendie des plastiques
La norme qui façonne la sécurité de l'industrie
UL 94, la norme pour la sécurité de l'inflammabilité des matériaux plastiques pour les pièces dans les tests d'appareils et d'appareils, est une norme d'inflammabilité des plastiques publiée par Laboratoires des assureurs les États-unis. La norme détermine le matériau de la tendance à l'éteindre ou de propagation de la flamme une fois que l'échantillon a été enflammé.
La norme UL-94 est désormais harmonisée avec les normes IEC 60695-11-10 et 60695-11-20 et ISO 9772 et 9773, ce qui lui confère une pertinence mondiale pour les fabricants du monde entier.
Principes fondamentaux des tests
La norme UL 94 évalue trois aspects critiques des matériaux plastiques lorsqu'ils sont exposés aux flammes :
- Comportement auto-extinguible – La rapidité avec laquelle les matériaux cessent de brûler après le retrait de la source d’inflammation
- Caractéristiques d'égouttage – Si des particules enflammées tombent et enflamment potentiellement des matériaux secondaires
- Prévention de la propagation des flammes – La capacité du matériau à empêcher la propagation du feu

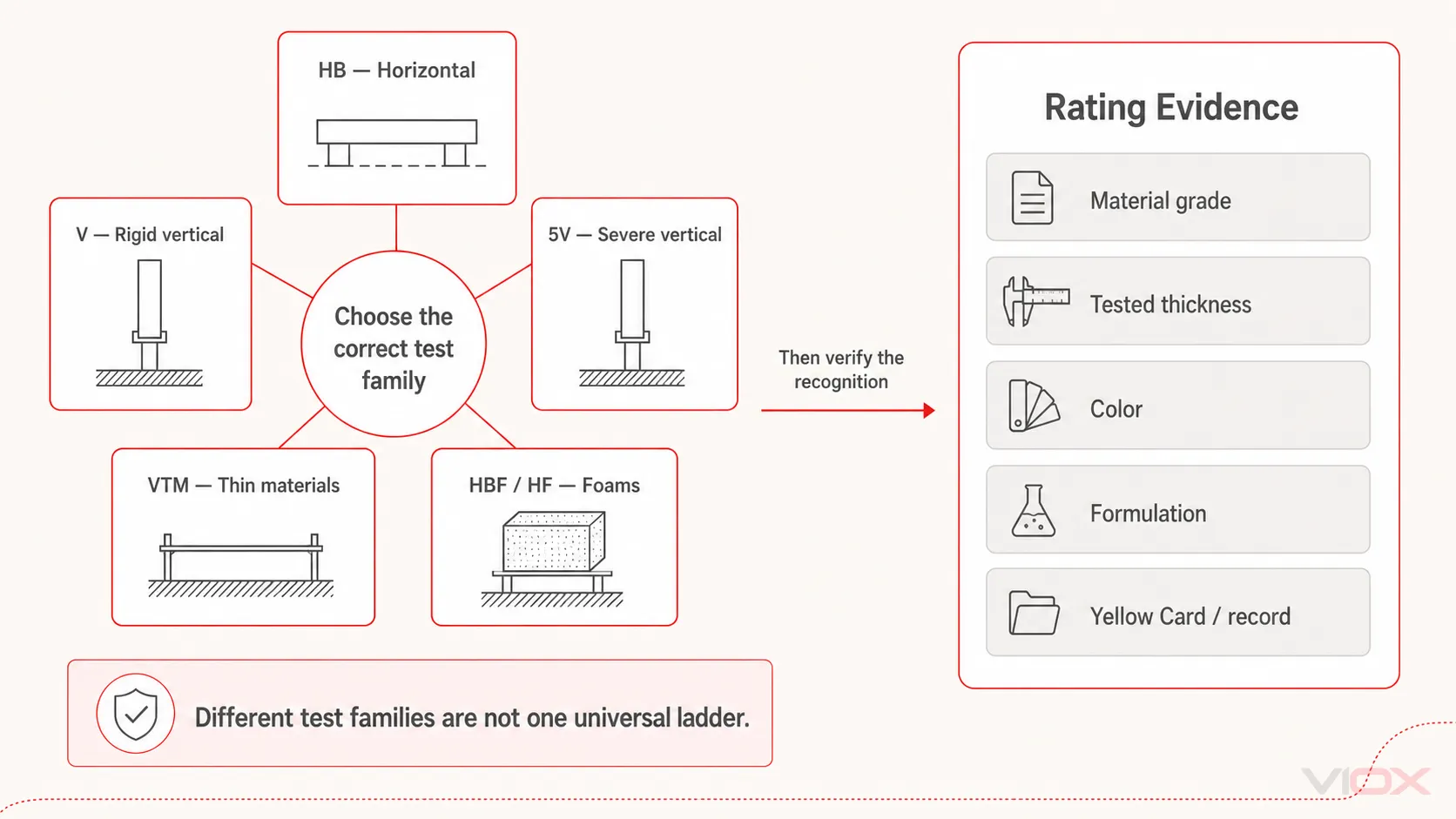

La norme UL 94 évalue la façon dont les plastiques réagissent aux flammes nues, en mesurant le temps d'inflammation, le comportement d'auto-extinction et si les gouttes enflammées enflamment un indicateur de coton secondaire.
Système de classification UL 94 : du moins au plus résistant au feu
La hiérarchie complète des notations
Douze classifications de flamme spécifiées par la norme UL 94 sont attribuées aux matériaux sur la base des résultats d'essais de flamme à petite échelle. Six de ces classifications concernent des matériaux couramment utilisés dans la fabrication de boîtiers, de pièces structurelles et d'isolants utilisés dans les produits électroniques grand public (5VA, 5VB, V-0, V-1, V-2, HB).
Échelle complète de classification UL 94 (du moins au plus résistant au feu) :
- HB (brûlure horizontale) – Résistance de base aux flammes avec taux de combustion contrôlé
- V-2 – Auto-extinction avec gouttes enflammées autorisées
- V-1 – Auto-extinguible avec des gouttes non inflammables uniquement
- V-0 – Auto-extinction supérieure sans gouttes enflammées
- 5VB – Résistance aux flammes à haute intensité avec possibilité de brûlure
- 5 VA – Résistance maximale aux flammes sans brûlure
UL 94 V-0, V-1 et V-2 : analyse détaillée de la classification
Classification V-0 : la norme d'or en matière de sécurité incendie
Critères de test pour la classification V-0 :
V-0 (Combustion verticale) : la combustion s'arrête dans les 10 secondes sur un échantillon vertical ; les gouttes de particules sont autorisées à condition qu'elles ne soient pas enflammées.
Exigences spécifiques V-0 :
- La combustion ne dure pas plus de 10 secondes après l'application d'une flamme contrôlée.
- Le temps total de combustion enflammée pour 5 échantillons ne dépasse pas 50 secondes
- Aucun des échantillons n'a brûlé jusqu'à la pince de montage par combustion enflammée ou incandescente
- Aucun des échantillons n'a laissé échapper de particules enflammées qui auraient pu provoquer l'inflammation du coton chirurgical situé en dessous.
- Les échantillons n'ont pas présenté de combustion incandescente pendant plus de 30 secondes après le retrait de la deuxième flamme contrôlée.
Classification V-1 : Protection fiable contre l'incendie
Critères de test pour la classification V-1 :
V-1 (Combustion verticale) : la combustion s'arrête dans les 30 secondes sur un échantillon vertical ; les gouttes de particules sont autorisées à condition qu'elles ne soient pas enflammées.
Principales caractéristiques du V-1 :
- Limite de temps de gravure prolongée (jusqu'à 30 secondes contre 10 secondes pour V-0)
- Les gouttes non inflammables sont autorisées
- Même interdiction d'allumage du coton que le V-0
- Convient aux applications où des temps de combustion légèrement plus longs sont acceptables
Classification V-2 : Résistance au feu verticale de base
Critères de test pour la classification V-2 :
V-2 (Combustion verticale) : la combustion s'arrête dans les 30 secondes sur un échantillon vertical ; les gouttes de particules enflammées sont autorisées.
Distinctions critiques V-2 :
- La différence entre V-1 et V-2 est que la note inférieure (« -2 ») permet aux gouttes d'enflammer le coton, mais les autres critères sont les mêmes (c'est-à-dire les temps de combustion, la distance de déplacement de la flamme).
- Limite de temps de gravure de 30 secondes (identique à V-1)
- Les gouttes enflammées sont autorisées et peuvent enflammer l'indicateur de coton
- Classification de brûlure verticale la plus basse acceptable pour de nombreuses applications

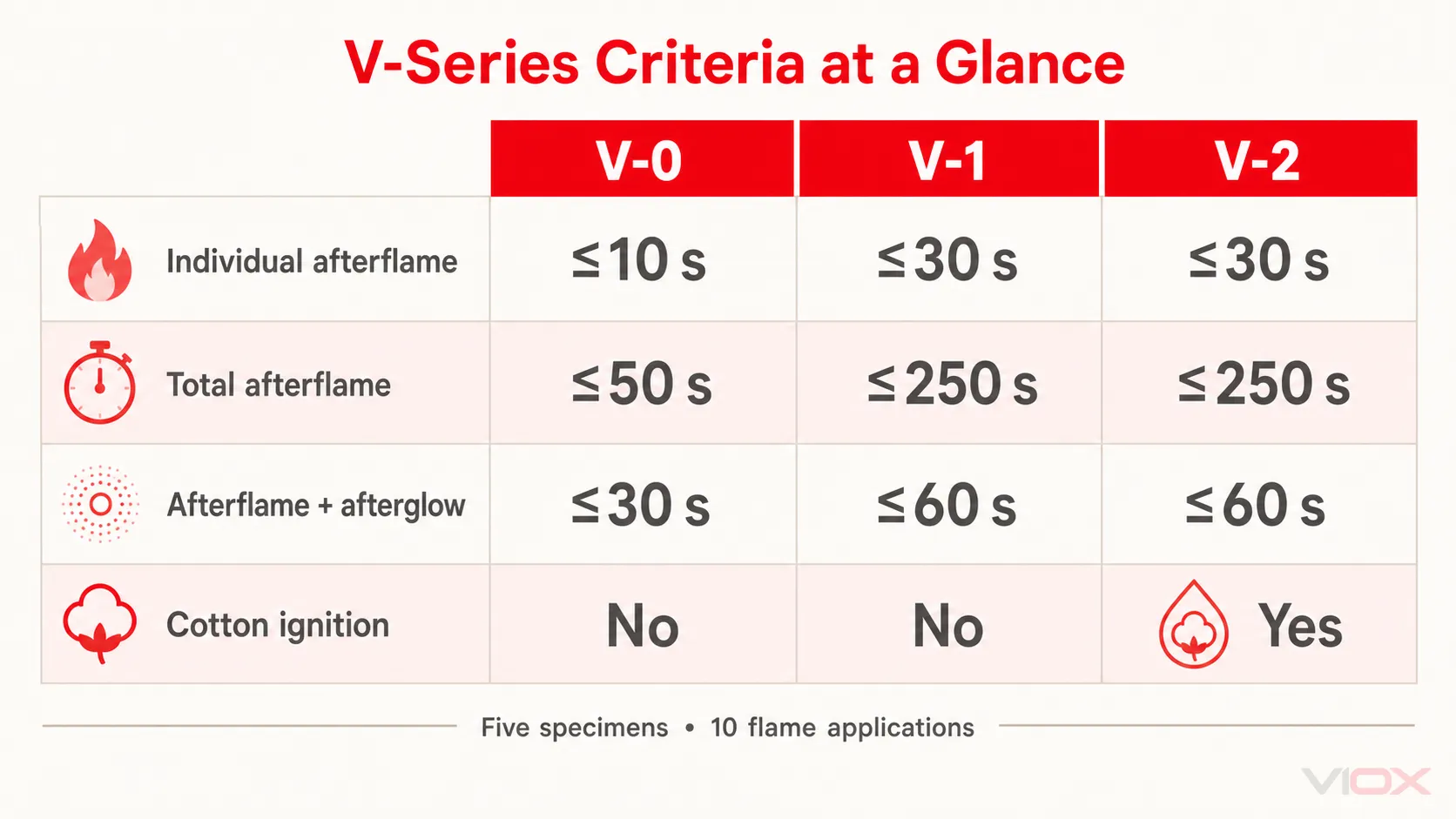

Analyse comparative : V-0 vs V-1 vs V-2
| Classification | Limite de temps de combustion | Comportement d'égouttement | Allumage du coton | Meilleures applications |
|---|---|---|---|---|
| V-0 | 10 secondes | Non inflammable uniquement | Interdit | Électronique critique, dispositifs médicaux |
| V-1 | 30 secondes | Non inflammable uniquement | Interdit | Électronique générale, électroménager |
| V-2 | 30 secondes | Flammage autorisé | Permis | Applications non critiques, composants structurels |
Méthodologie de test UL 94 : Derrière les classifications
Procédure de test de combustion verticale
Cet essai mesure le temps d'auto-extinction d'un échantillon de polymère orienté verticalement. Le dessus de l'échantillon est fixé sur un support et le brûleur est placé directement sous l'échantillon.
Spécifications de test standard :
- L'échantillon d'essai standard UL94 mesure 5 pouces (127 mm) de longueur et 0,5 pouce (12,7 mm) de largeur.
- Pour la série V, une flamme de 20 mm est appliquée deux fois pendant dix secondes à chaque fois
- Les échantillons d'essai doivent être conditionnés dans des conditions spécifiques de température et d'humidité
- Le test évalue à la fois les temps de combustion et de rémanence ainsi que l'égouttement de l'échantillon d'essai en combustion.
Préparation et conditionnement des échantillons
Exigences préalables au test :
- Conditionnement 48 heures à 23°C avec humidité relative 50%
- Conditionnement supplémentaire de 7 jours à 70°C en étuve à air chaud pour certains ensembles de tests
- Dimensions spécifiques des échantillons et procédures de montage
- Placement de l'indicateur de coton à 12 pouces sous l'échantillon d'essai
Environnement et équipement de test
L'environnement de test nécessite un contrôle précis des variables, notamment la hauteur de la flamme, la durée de l'application, les conditions ambiantes et la précision des mesures, pour garantir des résultats reproductibles dans différents laboratoires.
Épaisseur du matériau : la variable critique à ne pas ignorer
Cotes dépendantes de l'épaisseur
La classification UL94 est basée sur un matériau et l'épaisseur d'une éprouvette. Une éprouvette de 3,2 mm est considérée comme représentative des performances d'un matériau d'une épaisseur égale ou supérieure à 3,2 mm.
Considérations relatives à l’épaisseur critique :
- Les indices UL 94 dépendent de l'épaisseur. Une résine conforme à 1,5 mm (0,059 po) peut échouer à 0,74 mm (0,029 po).
- Par exemple, il serait possible qu'un matériau soit testé à 3,2 mm et reçoive une note V-0 et qu'il soit également testé à 2,0 mm et reçoive une note V-1.
- Les matériaux plus épais obtiennent généralement de meilleurs indices de résistance aux flammes
- Les résultats de la plupart des tests d'inflammabilité UL 94 ne sont pas applicables aux matériaux dont l'épaisseur dépasse 13,0 mm ou dont la surface dépasse 1 m².
Impact de l'épaisseur dans le monde réel
Dans les applications pratiques, les concepteurs doivent soigneusement prendre en compte l'épaisseur des parois dès la phase de conception. Un matériau certifié V-0 pour une épaisseur de 3,0 mm peut n'atteindre les valeurs V-1 ou V-2 que lorsque la géométrie de la pièce nécessite des parois plus fines, ce qui peut affecter la conformité réglementaire et les performances de sécurité.
Applications industrielles : là où les classifications UL 94 sont les plus importantes
Appareils électroniques et grand public
Les composants électroniques en plastique doivent empêcher la propagation d'un incendie dû à une surchauffe ou à des pannes électriques. Applications courantes : circuits imprimés, alimentations et boîtiers : généralement conformes à la norme UL 94 V-0 pour leurs propriétés d'auto-extinction. Boîtiers de commande et isolateurs électriques : nécessitent la norme UL 94 5VA pour une résistance maximale au feu. Connecteurs et isolation des câbles : souvent classés V-1 ou V-2 selon le niveau de risque.
Applications électroniques spécifiques :
- Étuis pour smartphones et ordinateurs portables:V-0 requis pour les composants de proximité de la batterie
- Boîtiers de télévision et de moniteur: V-1 ou V-0 selon la génération de chaleur
- Adaptateurs secteur et chargeurs:V-0 obligatoire pour la certification de sécurité
- Substrats de circuits imprimés:Les cartes de circuits imprimés classées 94V-0 sont couramment utilisées dans l'électronique grand public, les commandes industrielles, l'automobile et les applications aérospatiales
Exigences de l'industrie automobile
Les plastiques des véhicules doivent résister à des températures et des courants électriques élevés. Exemples : tableaux de bord, composants des sièges et panneaux intérieurs : utiliser la norme UL 94 V-0 ou V-1 pour limiter la propagation du feu. Composants sous le capot et boîtiers de batterie : exiger la norme UL 94 5VA pour une résistance élevée à la chaleur.
Composants automobiles critiques :
- Composants du compartiment moteur: 5 VA ou 5 VB pour une résistance aux températures extrêmes
- Garnitures et panneaux intérieurs: V-1 ou V-0 en fonction de la proximité des systèmes électriques
- Boîtiers de batterie: V-0 minimum pour les applications de véhicules électriques
- Protection du faisceau de câbles: V-1 ou V-2 selon le routage et l'exposition
Appareils électroménagers et systèmes CVC
Appareils de cuisine (micro-ondes, cafetières) : UL 94 V-0 pour les panneaux de commande et les boîtiers. Aspirateurs, outils électriques et imprimantes : plastiques V-1 ou V-2 dans les carters moteurs et les compartiments à piles.
Construction et matériaux de construction
Les matériaux de construction doivent respecter des normes strictes de prévention des incendies pour l'isolation, les systèmes CVC et électriques. Utilisations courantes : mousses isolantes et panneaux muraux : homologués UL94 HB, HF-1 ou HF-2 pour ralentir la propagation des flammes. Tuyaux, conduits de ventilation et systèmes de conduits en PVC : homologués au moins UL 94 V-0 pour des raisons de sécurité.
Matériaux plastiques courants et leurs capacités UL 94
Matériaux haute performance
Fluoropolymères (PTFE, FEP) : Plastiques hautes performances utilisés dans les applications exigeant une résistance aux températures élevées et aux produits chimiques, atteignant généralement des niveaux élevés de classification UL 94. Ce matériau peut atteindre la classe V-0.
Polycarbonate (PC) : Le PC est résistant et transparent, et peut atteindre V2 ou V0. Il est largement utilisé dans les applications de sécurité et les composants optiques.
Plastiques techniques
Acrylonitrile Butadiène Styrène (ABS) : Ces isolants sont courants dans l'électronique grand public et les équipements informatiques ; ils peuvent atteindre les indices V-0 ou V-1. Des additifs ignifuges sont nécessaires pour obtenir des indices plus élevés.
Chlorure de polyvinyle (PVC) : Largement utilisé dans divers types de câbles en raison de ses excellentes propriétés ignifuges, de sa flexibilité et de sa durabilité, le PVC peut atteindre les normes UL 94 V-0 ou V-1 selon sa formulation.
Polyamide (Nylon) : Le nylon est utilisé dans divers composants et connecteurs électroniques en raison de sa robustesse et de ses excellentes propriétés isolantes. Il atteint généralement les indices V-2 ou V-1.
Matrice de sélection des matériaux
| Matériau | Indice typique UL 94 | Applications clés | Ignifuge requis |
|---|---|---|---|
| PTFE/FEP | V-0 (inhérent) | Câbles haute température, aérospatiale | Pas de |
| Polycarbonate | V-0 à V-2 | Vitrage de sécurité, électronique | Parfois |
| FR-ABS | V-0 à V-1 | Electronique grand public | Oui |
| PVC | V-0 à V-1 | Isolation des fils, construction | Dépend de la formulation |
| Nylon | V-2 à V-1 | Connecteurs, Presse-Étoupe | Généralement |
Additifs ignifuges : la science derrière les évaluations
Comment fonctionnent les retardateurs de flamme
L'ignifugation des plastiques tels que l'ABS ou le PA (Nylon) est obtenue par l'infusion de produits chimiques ignifuges. Ce procédé implique des réactions endothermiques qui absorbent la chaleur, réduisant ainsi la température du matériau, retardant ainsi l'inflammation et la propagation des flammes. De plus, il favorise la formation de charbon, qui agit comme une barrière protectrice contre toute combustion ultérieure.
Types de systèmes ignifuges
Retardateurs de flamme halogénés :
– Composés bromés et chlorés
– Très efficace pour obtenir des notes V-0
– Les additifs halogénés sont difficiles à séparer lors du recyclage et peuvent libérer des composés toxiques s’ils sont incinérés
Alternatives non halogénées :
– Systèmes à base de phosphore
– Hydroxydes métalliques (trihydrate d’aluminium, hydroxyde de magnésium)
– Intérêt croissant pour les retardateurs de flamme non halogénés qui offrent des performances similaires avec une empreinte environnementale réduite
Considérations environnementales et réglementaires
Les substances per- et polyfluoroalkylées (PFAS) sont utilisées depuis longtemps dans les additifs ignifuges pour leur exceptionnelle résistance thermique et chimique. Cependant, elles font aujourd'hui l'objet d'une pression réglementaire croissante en raison de leur persistance dans l'environnement et de leurs risques potentiels pour la santé.
Certification et conformité : au-delà de la notation de base
Certification UL Yellow Card
En cas de doute, demandez à votre fournisseur de matériaux une carte jaune UL, certifiant que le matériau a subi des tests de sécurité et de performance. Elle doit couvrir l'intégralité de la formulation et la plage d'épaisseurs souhaitée.
Informations essentielles sur la carte jaune :
- Détails spécifiques de la formulation du matériau
- Gammes d'épaisseurs certifiées
- Conditions et résultats des tests
- Applications finales applicables
- Dates d'expiration et exigences de renouvellement
Considérations spécifiques à la formulation
La certification UL est spécifique à la formulation. Une résine peut être certifiée « carte jaune », mais des mélanges, colorants, additifs et autres modifications du matériau de base peuvent affecter sa classification.
Facteurs critiques de conformité :
- Les additifs colorants peuvent affecter l'ignifugation
- Le contenu recyclé peut altérer les performances
- Les conditions de traitement ont un impact sur les propriétés finales
- Effets du vieillissement et de l'exposition environnementale
Considérations de conception et meilleures pratiques
Stratégie de sélection précoce du matériel
Choisir un matériau certifié ignifuge dès le début permet d'éviter les problèmes de conformité, les modifications coûteuses de conception et les échecs de certification en fin de processus. Les équipes de conception doivent intégrer les exigences de la norme UL 94 dès le choix initial du matériau plutôt que de les considérer comme une considération secondaire.
Optimisation de l'épaisseur de paroi
Directives de conception :
- Prévoyez des épaisseurs minimales qui maintiennent les cotes UL 94 requises
- Tenir compte des concentrations de contraintes qui peuvent nécessiter des variations d’épaisseur
- Tenir compte des tolérances de fabrication dans les calculs d'épaisseur
- Valider les valeurs nominales sur toutes les géométries de pièces et épaisseurs de paroi
Exigences relatives aux propriétés multiples
Si vous travaillez dans des secteurs où plusieurs normes de propriétés s'appliquent, telles que la fumée, la toxicité ou le vieillissement thermique, assurez-vous de valider le profil complet du matériau avant la production.
Limites et portée des tests
Ce que la norme UL 94 ne couvre pas
Le champ d'application de la norme UL 94 indique clairement qu'elle ne couvre pas les matériaux polymères utilisés pour la construction, la finition ou le contenu des bâtiments tels que les revêtements muraux et de sol, les meubles ou les objets décoratifs.
Limitations de la portée de la norme UL 94 :
- Essais à petite échelle qui évaluent l'inflammabilité des matériaux polymères (plastiques), utilisés pour les pièces des appareils et des dispositifs, en réponse à une petite flamme nue ou à une source de chaleur radiante dans des conditions de laboratoire contrôlées
- Non applicable aux scénarios d’incendie à grande échelle
- Étant donné que les conditions d'incendie réelles sont imprévisibles, l'inflammabilité UL 94 ne reflète pas la façon dont un matériau réagira en cas d'incendie.
Conditions réelles et conditions de laboratoire
Les tests en laboratoire fournissent des mesures de comparaison standardisées, mais ne permettent pas de prédire tous les scénarios d'incendie réels. Les classifications UL 94 doivent être prises en compte parallèlement à d'autres mesures de sécurité incendie, notamment une conception appropriée, des pratiques d'installation et des systèmes complets de protection incendie.
Questions fréquemment posées sur les classifications UL 94
Quelle est la différence entre les cotes V-0 et V-1 ?
Au sein de la série V, la différence entre les matériaux V-0 et V-1 réside dans le fait qu'un matériau V-0 répond à des critères plus stricts dans les mêmes conditions d'essai. Plus précisément, les matériaux V-0 doivent s'auto-éteindre en 10 secondes, tandis que les matériaux V-1 ont jusqu'à 30 secondes.
Les classifications UL 94 peuvent-elles changer en fonction de l’épaisseur du matériau ?
Oui, les indices UL 94 dépendent fortement de l'épaisseur du matériau. Un matériau peut atteindre V-0 à 3 mm d'épaisseur, mais seulement V-1 ou V-2 pour des sections plus fines. Vérifiez toujours les indices correspondant à vos exigences d'épaisseur spécifiques.
Les matériaux V-0 sont-ils toujours meilleurs que V-1 ou V-2 ?
Bien que le V-0 offre une résistance supérieure aux flammes, le choix dépend des exigences de l'application, des considérations de coût et d'autres propriétés du matériau. Les matériaux V-1 ou V-2 peuvent convenir à de nombreuses applications et offrir des avantages en termes de traitement, de coût ou de propriétés mécaniques.
Quel est le rapport entre les notes VTM et les notes V ?
Un indice de résistance au feu VTM-0 ne peut être considéré comme équivalent à un indice V-0, car les méthodes d'essai sont très différentes. De même, les indices VTM-1 et VTM-2 ne peuvent être considérés comme équivalents à V-1 et V-2 respectivement. Les indices VTM s'appliquent aux films minces et aux matériaux flexibles qui ne peuvent pas se maintenir verticalement.
Quelles industries nécessitent la conformité UL 94 ?
Les secteurs de l'électronique, de l'automobile, de l'aérospatiale, des dispositifs médicaux et de la fabrication d'appareils électroménagers requièrent généralement la conformité à la norme UL 94. Il convient de noter que l'industrie automobile n'utilise généralement pas la norme UL 94 pour toutes les applications, préférant souvent des normes spécifiques à l'automobile.
Tendances futures et technologies émergentes
Retardateurs de flamme durables
L'industrie s'oriente vers des solutions ignifuges respectueuses de l'environnement, qui maintiennent les performances UL 94 tout en réduisant l'impact environnemental. Les systèmes ignifuges biosourcés et recyclables apparaissent comme des alternatives viables aux additifs halogénés traditionnels.
Méthodes de test avancées
De nouvelles méthodologies de test sont en cours de développement pour mieux prédire le comportement du feu dans le monde réel tout en conservant les avantages de normalisation de la norme UL 94. Celles-ci incluent des approches de test multi-échelles et une modélisation prédictive améliorée.
Intégration de matériaux intelligents
Les nouveaux matériaux intelligents dotés de propriétés ignifuges adaptatives pourraient révolutionner la manière dont les classifications UL 94 sont obtenues et maintenues tout au long du cycle de vie des produits.
Conclusion : Prendre des décisions éclairées concernant les matériaux UL 94
Il est essentiel de comprendre les classifications UL 94 V-0, V-1 et V-2 pour toute personne impliquée dans la sélection de matériaux plastiques pour des applications critiques en matière de sécurité. Idéalement, une classification V-0 ou VTM-0 serait la meilleure, car elle ne présente aucune particule enflammée ni goutte à goutte et s'éteint assez rapidement une fois la flamme retirée.
Points clés à retenir pour la sélection des matériaux :
- Intégration précoce : Inclure les exigences UL 94 dans les phases de conception initiales pour éviter des reconceptions coûteuses
- Conscience de l'épaisseur : Vérifiez toujours les valeurs nominales pour vos exigences spécifiques en matière d'épaisseur de paroi
- Spécificité de la formulation : Assurez-vous que les certifications des matériaux correspondent exactement à votre formulation et à vos conditions de traitement
- Correspondance des applications : Sélectionnez les notations adaptées à votre niveau de risque spécifique et à vos exigences réglementaires
- Considérations environnementales : Équilibrer la sécurité incendie avec les exigences de durabilité et de fin de vie
La différence entre les classifications V-0, V-1 et V-2 peut paraître minime, mais elle peut faire toute la différence entre une production approuvée et une refonte coûteuse. Investissez du temps dans la compréhension de ces classifications dès le début de votre processus de conception : le calendrier de votre projet, votre budget et, surtout, la sécurité de l'utilisateur final en dépendent.
Grâce à cette compréhension approfondie des classifications UL 94, les ingénieurs et les concepteurs peuvent prendre des décisions éclairées en matière de matériaux, privilégiant la sécurité tout en optimisant les performances, les coûts et l'efficacité de fabrication. Investir dans un choix judicieux de matériaux se traduit par une conformité réglementaire, une acceptation par le marché et un succès durable des produits.
