VIOX FCT18-CR Bistabiilne ajastusrelee, mille juhtimissignaal on sisse lülitatud

VIOX FCT18-CR Bistabiilne relee pakub täpset ON/OFF lülitamist, mida juhib tõusva serva signaal. Omadused: NPN/PNP juhtimine, 1/2 SPDT kontaktid, DIN rööbasteele paigaldamine ja AC/DC 12-240V. Sobib ideaalselt tööstusautomaatika, hoonete juhtimise ja protsessi juhtimise jaoks, mis nõuavad säilitatud olekuid.

Saatke oma nõuded, me teeme teile hinnapakkumise 12 tunni jooksul.

Toote ülevaade

VIOX FCT18-CR on suure jõudlusega bistabiilne relee, mis on mõeldud täpseks ON-OFF lülitamiseks koos tõusva serva vallandamise võimega. See täiustatud relee on mõeldud tööstusautomaatika, hoonete juhtimissüsteemide ja protsessijuhtimise rakenduste jaoks ning pakub usaldusväärset tööd ja suurepäraseid häireid vältivaid omadusi, mistõttu on see ideaalne valik keskkondadesse, kus signaali terviklikkus on esmatähtis.

FCT18-CR on saadaval nii ühe kontaktiga (FCT18-CR1) kui ka kahe kontaktiga (FCT18-CR2) konfiguratsioonina ja pakub erakordset mitmekülgsust erinevate juhtimisvajaduste rahuldamiseks, säilitades samal ajal DIN-riba paigaldamiseks sobivad kompaktsed mõõtmed. Toetades nii NPN- kui ka PNP-juhtimissignaale, integreerub see bistabiilne relee sujuvalt olemasolevatesse juhtimissüsteemidesse, ilma et oleks vaja teha olulisi muudatusi seadistuses.

Peamised omadused ja eelised

  • Lai toiteallikate vahemik: Töötab usaldusväärselt 12 kuni 240 VAC/DC, pakkudes paindlikkust erinevates paigalduskeskkondades.
  • Kasutajasõbralik seadistus: Lihtne paigaldamine tänu selgetele juhtmestiku skeemidele, mis on trükitud otse toote korpusele.
  • Suurepärane mürakindlus: Sisseehitatud häirevastane võimekus tagab stabiilse töö elektriliselt mürarikkas tööstuskeskkonnas.
  • Visuaalsed olekuindikaatorid: Integreeritud roheline LED toitevoolu näitamiseks ja punane LED relee oleku jälgimiseks
  • Kompaktne vormifaktor: Ruumisäästlik disain mõõtmetega 90mm×18mm×64mm mahub hõlpsasti juhtpaneelidesse
  • Mitme signaali ühilduvus: Saadaval NPN või PNP juhtimissignaaliga, mis tagab maksimaalse paindlikkuse süsteemi integreerimisel.
  • Laiendatud töötemperatuuri vahemik: Toimib usaldusväärselt temperatuuril -20°C kuni +60°C (-40°F kuni +85°F)
  • Kõrge voolutugevus: Käsitseb kuni 16A ühe kontakti kohta nõudlike rakenduste jaoks

Ajastusfunktsiooni mõistmine

FCT18-CR omab spetsiaalset ON-OFF lülitusmehhanismi koos tõusva serva vallandamisega. See ajastusfunktsioon võimaldab täpset kontrolli vooluahela töö üle:

Signaal Funktsioon
Un (sisendpinge) Säilitab relee pideva toite kogu töö ajal
S (juhtimissignaal) Käivitab relee oleku muutuse tõusva serva korral
R (relee väljund) Muudab olekut vastavalt juhtimissignaali mustrile

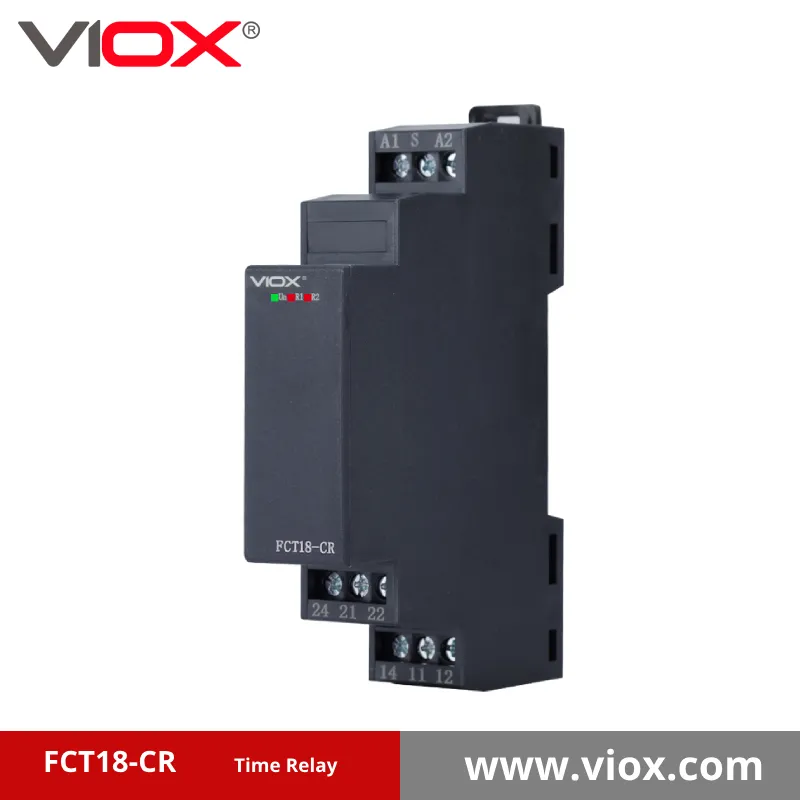

VIOX FCT18-CR Bistabiilne ajastusrelee juhtimissignaali sisselülitamise funktsiooniga

Bistabiilne töö tagab, et iga juhtimissignaali tõusev serv lülitab relee oleku ümber, mistõttu on FCT18-CR ideaalne rakenduste jaoks, mis nõuavad püsivaid olekuid minimaalsete juhtimissignaalidega. See funktsioon on eriti väärtuslik kaugjuhtimissüsteemides, valgustuse juhtimises ja järjestikustes automatiseerimisprotsessides.

Mudeli valiku juhend

FCT18-CR järgib struktureeritud mudelinumbri süsteemi, mis aitab teil tuvastada teie rakenduse jaoks vajalikku täpset konfiguratsiooni:

FCT18-CR _ _ _ _ _
1. Funktsioon
2. Väljundi tüüp
3. Toitepinge
4. Juhtimissignaal

1. Funktsioon
CR Sisse-välja lülitamine
2. Väljundi tüüp
1 1CO kontakt
2 2CO kontaktid
3. Toitepinge
A AC230V
D DC24V
W AC/DC12-240V
4. Juhtimissignaal
N NPN
P PNP

Tehnilised andmed

Parameeter FCT18-CR1 FCT18-CR2
Sisendklemm A1-A2
Pingevahemik AC 230V / DC24V / AC/DC 12-240V
Energiatarbimine AC 3,5VA/ DC 2,0W
Pinge taluvus -15%~+10%
Tarnemärgistus Roheline LED
Relee näitamine Punane LED
Temperatuurikoefitsient 0,05%/°C, at=20°C (0,05%/°F, ≈68°F)
Väljundkontakt 1*SPDT 2*SPDT
Nimivool 1*16A 2*16A
Mehaaniline eluiga 1*107
Elektriline eluiga 1*105
Ümbritseva õhu temperatuur -20 ... +60°C / -40 ... +85°C
Paigaldamine DIN rööbas EN/IEC 60715
IP-klassifikatsioon IP20
Pikkus eemaldamisel 7mm (0.28in)
Paigaldatud kõrgus ≤2200m
Saastetase 2
Kaabli maksimaalne suurus AWG13-20 0,4N-m
Mõõde 90mm*18mm*64mm
Kaal umbes 90g
Standardid GB/T 14048.5, IEC60947-5-1, EN6812-1

Juhtmestiku juhised

FCT18-CR pakub paindlikke juhtmestikuvõimalusi, mis toetavad nii NPN- kui ka PNP-juhtimissignaali konfiguratsioone:

VIOX FCT18-CR Bistabiilne ajastusrelee juhtimissignaaliga juhtmestikuga

NPN konfiguratsioon

Ühendage järgmiselt:

  • OA1 (DC+ / AC L) klemmile 12, 14, 22, 24 (väljund)
  • S (juhtimissignaal) vastavasse juhtimisahelasse
  • Un (toiteallikas) relee sisendisse
  • OA2 (DC- / AC N) klemmile 11, 21 (väljund)

PNP konfiguratsioon

Ühendage järgmiselt:

  • OA1 (DC+ / AC L) klemmile 12, 14, 22, 24 (väljund)
  • S (juhtimissignaal) vastavasse juhtimisahelasse
  • Un (toiteallikas) relee sisendisse
  • OA2 (DC- / AC N) klemmile 11, 21 (väljund)

Hästi märgistatud klemmiühendused tagavad lihtsa paigalduse nii uutes süsteemides kui ka järelpaigaldamisel.

Mõõtmed ja paigaldus

FCT18-CR-l on kompaktsed mõõtmed 90mm × 18mm × 64mm, mis on optimeeritud standardse DIN-redeli paigaldamiseks vastavalt standardile EN/IEC 60715. See standardiseeritud paigaldusviis tagab:

  • Lihtne paigaldus juhtimiskappidesse ja paneelidesse
  • Tõhus paneelipinna kasutamine tänu õhukesele 18 mm laiusele
  • Usaldusväärne mehaaniline ühendus standardsetele DIN rööbastele
  • Vajaduse korral lihtne eemaldamine hoolduseks või asendamiseks

VIOX FCT18-CR Bistabiilne ajastusrelee juhtimissignaaliga mõõtmes VIOX FCT18-CR

Tänu 7 mm (0,28 tolli) pikkusele ja kuni AWG13-20 läbimõõduga juhtmete toetamisele vastab FCT18-CR mitmesugustele ühendusnõuetele, säilitades samal ajal turvalise elektrilise kontakti.

Rakendused

Mitmekülgne FCT18-CR bistabiilne relee, millel on juhtimissignaali sisselülitamise võime, sobib ideaalselt paljudeks rakendusteks erinevates tööstusharudes:

Tööstusautomaatika

  • Masinate juhtimissüsteemid, mis nõuavad hooldatud olekuid
  • Protsessi juhtimine koos lülitusfunktsiooniga
  • Impulssignaalide poolt käivitatavad järjestikused toimingud
  • Mootori juhtimise käivitus-/peatamisahelad

Hoone haldamine

  • Valgustuse juhtimissüsteemid, millel on lülitusfunktsioon
  • HVAC-seadmete töö
  • Juurdepääsukontrollisüsteemid
  • Energiamajandamise süsteemid koos ON/OFF tsüklitega

Elektrijaotus

  • Elektriliste koormuste kauglülitus
  • Võimsusteguri korrigeerimise seadmed
  • Generaatori juhtimissüsteemid
  • UPS ja avariitoite ümberlülitamine

Taastuvenergia

  • Päikesesüsteemi juhtimisseadmed
  • Tuuleturbiini abisüsteemid
  • Akujuhtimissüsteemid
  • Võrgupõhised juhtimisliidesed

Miks valida VIOX FCT18-CR?

FCT18-CR eristub turul mitme olulise eelise poolest:

Operatiivne tipptase

  • Erakordne usaldusväärsus: FCT18-CR pakub pikaajalist töökindlust, kuna selle mehaaniline kasutusiga on 10 miljonit toimingut ja elektriline kasutusiga 100 000 tsüklit.
  • Kõrge häirekindlus: Sisseehitatud kaitse elektrimüra vastu tagab järjepideva töö isegi keerulises tööstuskeskkonnas
  • Lai tööpiirkond: Võimaldab toiteallika varieeruvust 12V kuni 240V AC/DC, välistades vajaduse eraldi seadmete järele erinevate pingekeskkondade jaoks.

Paigaldamise eelised

  • Lihtne juhtmestik: Selgelt märgistatud ühendused ja seadme juhtmestiku skeemid vähendavad paigaldusaega ja vigu
  • Kompaktne jalajälg: Õhuke 18 mm laius säästab väärtuslikku ruumi DIN-redelil juhtpaneelides.
  • Visuaalsed näitajad: Integreeritud valgusdioodid annavad koheselt teavet oleku kohta, lihtsustades tõrkeotsingut ja hooldust.

Vastavus ja kvaliteet

  • Rahvusvahelised standardid: Valmistatud vastavalt standarditele GB/T 14048.5, IEC60947-5-1 ja EN6812-1.
  • Vastupidav konstruktsioon: Vastupidav IP20 kaitsega korpus tagab pikaajalise töökindluse tööstuslikes tingimustes
  • Temperatuuristabiilsus: Minimaalne triiv (0,05%/°C) tagab järjepideva ajastamise erinevates keskkonnatingimustes.

Paigaldamise parimad praktikad

Et tagada teie FCT18-CR bistabiilse relee optimaalne jõudlus ja pikaealisus:

  1. Õige paigaldamine: Paigaldada standardsele 35 mm DIN-kandjale puhtasse, kuiva ja piisavalt ventileeritud keskkonda.
  2. Pinge kontrollimine: Veenduge, et teie toiteallikas vastab relee nimisisendpinge vahemikule.
  3. Signaali ühilduvus: Veenduge, et teie juhtsignaali tüüp (NPN või PNP) vastab valitud releemudelile.
  4. Traadi suuruse määramine: Kasutage voolutugevuse nõuetele vastavat kaabli gabariiti (AWG13-20) ja tagage nõuetekohane eemaldamise pikkus (7 mm).
  5. Terminali pöördemoment: Ühendusprobleemide vältimiseks kasutage juhtmete kinnitamisel õiget pöördemomenti (0,4 N-m).
  6. Keskkonnatingimused: Veenduge, et paigalduskoht jääb ettenähtud temperatuurivahemikku (-20°C kuni +60°C).
  7. Häirete kaitse: Mürakindluse maksimeerimiseks viige juhtmestik suure voolu või kõrge sagedusega allikatest eemale.

Hooldus ja tõrkeotsing

FCT18-CR on kavandatud minimaalseks hoolduseks, kuid nende nõuannete järgimine aitab tagada usaldusväärse töö jätkumise:

Rutiinne kontroll

  • Kontrollige perioodiliselt klemmiliitmike tihedust
  • Kontrollida, et LED-indikaatorid toimiksid õigesti
  • Kontrollida tolmu kogunemist ja vajadusel puhastada.
  • Kinnitage nõuetekohast toimimist katsetsüklitega, kui need on kättesaadavad.

Üldine tõrkeotsing

Väljaanne Võimalik põhjus Soovitatav tegevus
Ei ole toitemärguannet (roheline LED on välja lülitatud) Toitepinge probleem Kontrollige sisendpinget klemmidel A1-A2
Relee ei reageeri juhtimissignaalile Vale signaali tüüp või ühendus Kontrollida, et NPN/PNP konfiguratsioon vastab mudelile
Aeg-ajalt toimimine Signaali häired või lõdvestunud ühendus Kontrollige juhtmestiku terviklikkust ja suunake juhtkaablid müraallikatest eemale.
Relee lülitab, kuid koormus ei aktiveeru Väljundi ühendamise probleem Kontrollida väljundklemmide ühendusi ja koormuse funktsionaalsust

Kokkuvõte

VIOX FCT18-CR bistabiilne relee, mille juhtimissignaal on sisse lülitatud, kujutab endast täiuslikku tasakaalu täiustatud funktsionaalsuse, usaldusväärsuse ja kasutusmugavuse vahel. Tänu mitmekülgsele pingevahemikule, NPN/PNP juhtimissignaalide ühilduvusele ja tugevale konstruktsioonile pakub see relee erakordset jõudlust erinevates tööstus- ja hooneautomaatika rakendustes.

Olenemata sellest, kas olete projekteerimas uut juhtimissüsteemi või uuendamas olemasolevaid seadmeid, FCT18-CR pakub täpset lülitusjuhtimist ja hooldatavust, mida kaasaegne automaatika nõuab. Tänu rahvusvahelistele standarditele vastavusele ja pikaajalisele töökindlusele on FCT18-CR ideaalne valik spetsialistidele, kes hindavad jõudlust, kvaliteeti ja süsteemi terviklikkust.

Lisateabe saamiseks FCT18-CR-i kohta või oma konkreetsete rakendusnõuete arutamiseks võtke juba täna ühendust meie tehnilise toe meeskonnaga.
